PTPS7B4255QDYBRQ1 線性和低壓降 (LDO) 穩壓器
-

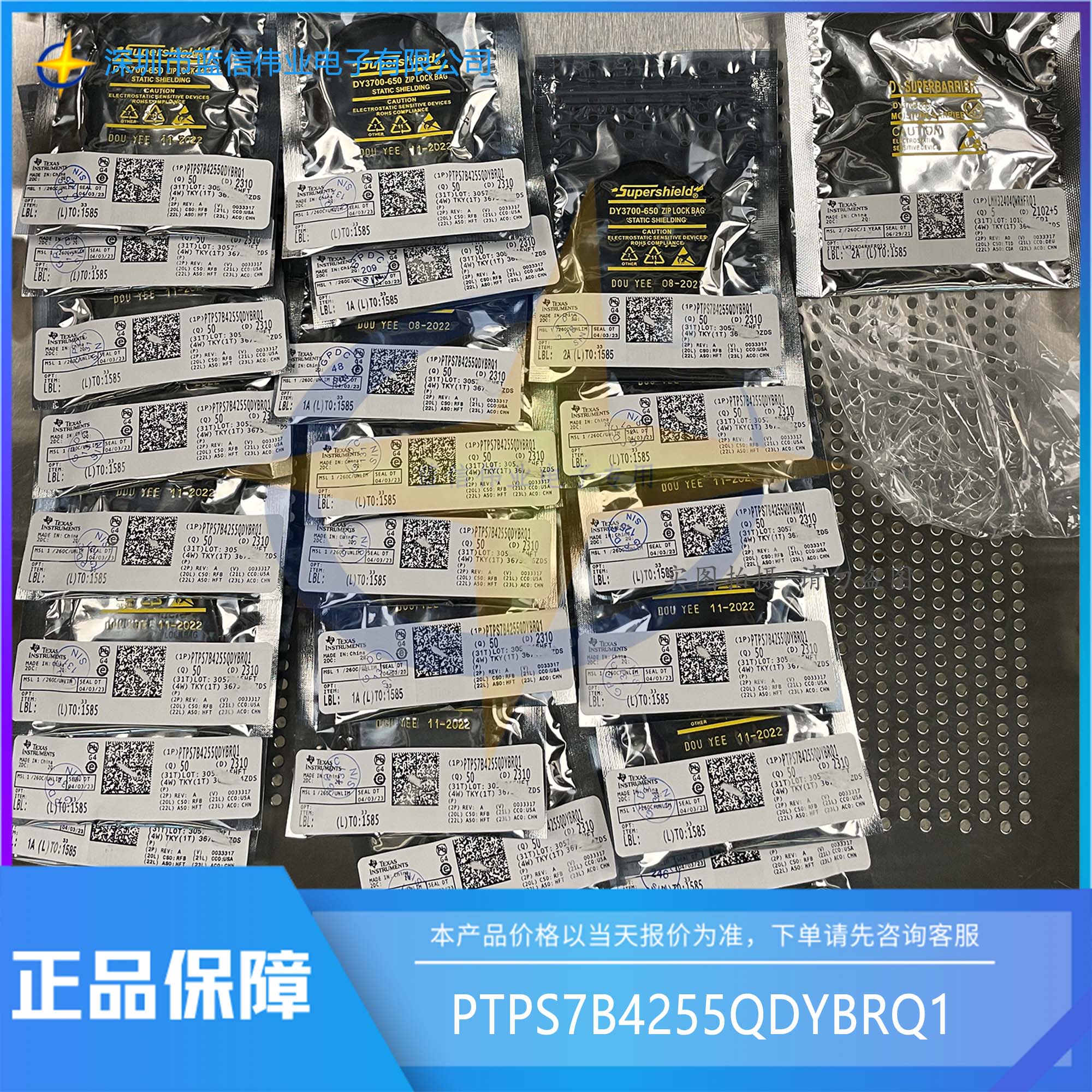

■產品名稱：PTPS7B4255QDYBRQ1
■功能名稱：具有 5mV 跟蹤容差的汽車級、70mA、40V 電壓跟蹤低壓降 (LDO) 穩壓器
■產品概要：
TPS7B4255-Q1 是一款低壓差 (LDO) 電壓跟蹤穩壓器，具有高跟蹤精度以及出色的負載和線路瞬態響應。該器件采用兩種 5 引腳 SOT-23 封裝（DBV 和 DYB）。TPS7B4255-Q1 旨在為動力總成系統等汽車應用中的非板載傳感器供電。該器件提供反極性、電池和接地輸出短路以及電流限制和熱關斷等集成保護功能，可防止非板載電源系統中的高電纜故障風險。該器件可保持 45V（絕對最大值）輸入電壓，從而維持負載突降瞬態條件。
在 ADJ/EN 引腳上施加的基準電壓可有效地對負載高達 70mA 時的電壓進行高精度緩沖。高跟蹤精度為非板載模塊提供精確的電源，并在測量比例式傳感器時實現更高的精度。
通過將調節/使能輸入引腳 (ADJ/EN) 置于低電平，TPS7B4255-Q1 器件可切換至待機模式，從而更大限度地降低靜態電流。
■產品特征：
●符合面向汽車應用的 AEC-Q100 標準：
溫度等級 1：–40°C 至 +125°C，TA
結溫：–40°C 至 +150°C，TJ
●寬輸入電壓范圍（-40V 至 +40V）：
絕對最大輸入范圍：-40 V 至 +45 V
寬輸出電壓范圍：2V 至 40V
非常嚴格的輸出跟蹤容差：5 mV（最大值）
低壓降：70 mA 時為 500 mV（最大值）
●反極性保護
反向電流保護（電池短路）
組合基準和使能輸入
輕負載時低靜態電流：35µA
●極寬的 ESR 范圍：
與 ESR（1m? 至 3Ω）陶瓷輸出電容器（1µF 至 200µF）搭配使用時可保持穩定
過溫保護
對接地和電源的輸出短路保護
●封裝：5 引腳 SOT-23 DBV 和 DYB
-
