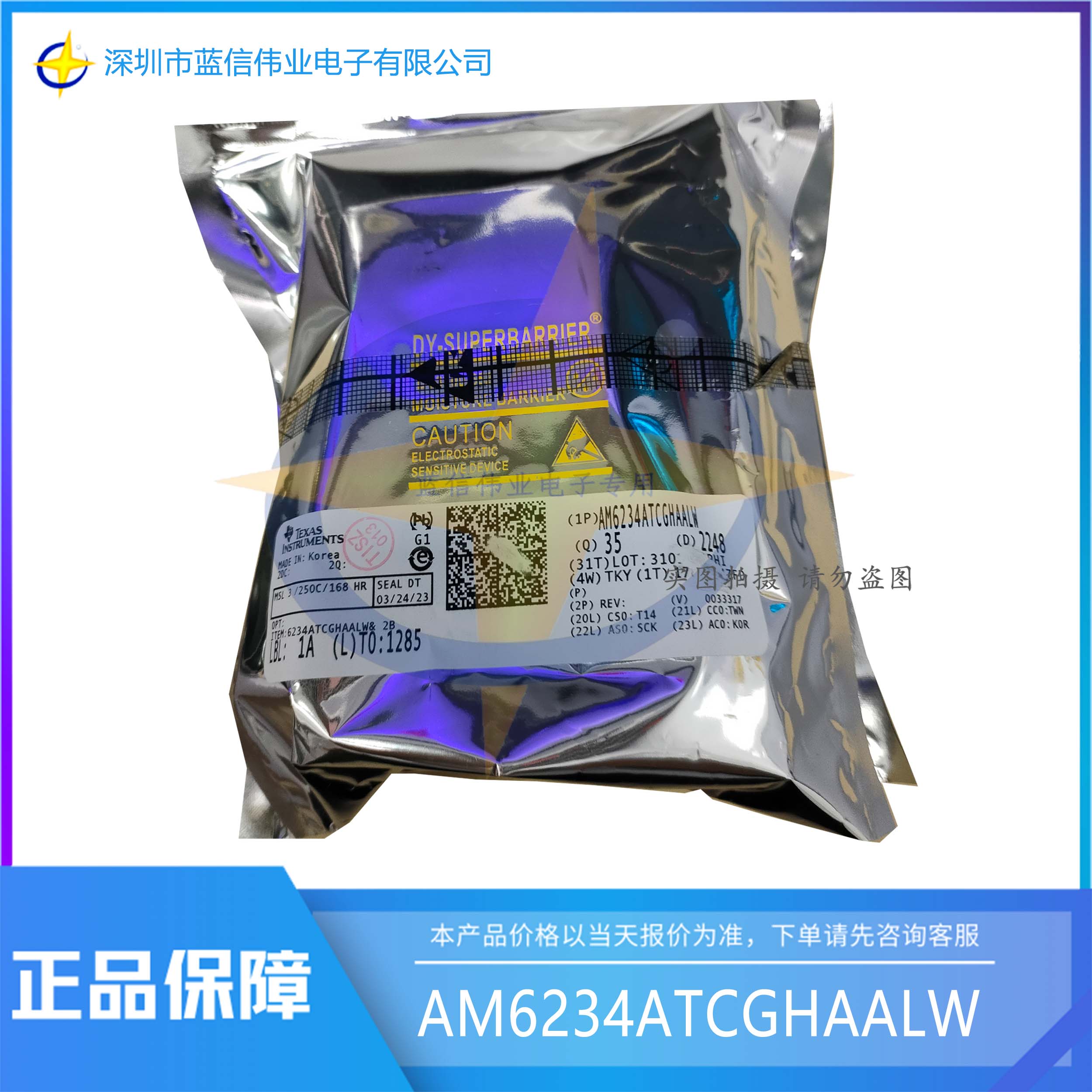

AM6234ATCGHAALW 基于ARM 的處理器
-
■產品名稱：AM6234ATCGHAALW.
■功能名稱：具有基于 Arm® Cortex®-A53 的對象和手勢識別功能的物聯網 (IoT) 和網關 SoC
■產品概要：
低成本 AM62x Sitara™ MPU 系列應用處理器專為 Linux® 應用開發而構建。憑借可擴展的 Arm® Cortex®-A53 性能和嵌入式功能，例如雙顯示支持和 3D 圖形加速，以及一組廣泛的外設，AM62x 器件非常適合廣泛的工業和汽車應用，同時還提供智能功能和優化的電源架構。
其中的一些應用包括：
工業 HMI
電動汽車充電站
非接觸式樓宇門禁
駕駛員監控系統
AM62x Sitara™ 處理器的 13mm x 13mm 封裝 (ALW) 型號是工業級處理器，而 17.2mm x 17.2mm 封裝 (AMC) 型號則滿足 AEC-Q100 汽車標準。可以使用集成的 Cortex-M4F 內核和專用外設來滿足工業和汽車功能安全要求，這些內核和外設均可與 AM62x 處理器的其余部分隔離。
3 端口千兆以太網交換機具有一個內部端口和兩個外部端口，支持時間敏感網絡 (TSN)。該器件上的附加 PRU 模塊可為客戶自己的用例提供實時 I/O 功能。此外，AM62x 中包含大量外設，可實現系統級連接，例如：USB、MMC/SD、攝像頭接口、OSPI、CAN-FD 和 GPMC，用于將主機接口并行連接到外部 ASIC/FPGA。AM62x 器件還通過內置硬件安全模塊 (HSM) 支持安全啟動來實現 IP 保護，并為便攜式和功耗敏感型應用提供高級電源管理支持
AM62x 處理器系列中的產品：
AM625 – 具有基于 Arm® Cortex®-A53 的邊緣 AI 和全高清雙顯示的人機交互 SoC
AM625-Q1 – 適用于數字儀表組且具有嵌入式安全功能的汽車顯示 SoC
AM623 – 具有基于 Arm® Cortex®-A53 的對象和手勢識別功能的物聯網 (IoT) 和網關 SoC
AM620-Q1 – 具有嵌入式安全功能的汽車計算 SoC，適用于駕駛員監控、網絡和 V2X 系統
■產品特征：
●處理器內核：
多達四核 64 位 Arm Cortex-A53 微處理器子系統，性能高達 1.4GHz
四核 Cortex-A53 集群（具有 512KB L2 共享緩存，包括 SECDED ECC）
每個 A53 內核包含具有 SECDED ECC 功能的 32KB L1 DCache 和具有奇偶校驗保護的 32KB L1 ICache
頻率高達 400MHz 的單核 Arm® Cortex®-M4F MCU
具有 SECDED ECC 的 256KB SRAM
●專用器件/電源管理器
●多媒體：
顯示子系統
雙顯示支持
每個顯示屏 1920x1080 @ 60fps
1 個 2048x1080 + 1 個 1280x720
●高達 165MHz 的像素時鐘支持，每個顯示屏具有獨立 PLL
OLDI（4 通道 LVDS - 2x）和 DPI（24 位 RGB LVCMOS）
●支持定幀檢測和 MISR 數據檢查等安全功能
3D 圖形處理單元
每個時鐘 1 個像素或更高
填充率大于 500 百萬像素/秒
>500 百萬像素/秒，>8 個 GFLOP
支持至少 2 個合成層
支持高達 2048x1080 @60fps 的分辨率
支持 ARGB32、RGB565 和 YUV 格式
支持 2D 圖形
OpenGL ES 3.1、Vulkan 1.2
●一個 4 通道攝像頭串行接口 (CSI-Rx) 以及 DPHY
●符合 MIPI CSI-2 v1.3 標準 + MIPI D-PHY 1.2
●支持高達 2.5Gbps 的 1、1、3 或 4 數據通道模式
●ECC 驗證/校正和 RAM 上的 CRC 校驗+ ECC
●虛擬通道支持（多達 16 個）
能夠通過 DMA 將流數據直接寫入 DDR
●存儲器子系統：
高達 816KB 的片上 RAM
具有 SECDED ECC 的 64KB 片上 RAM (OCSRAM)，可以分為更小的存儲器組，以 32KB 為增量遞增，最多可支持 2 個獨立的存儲器組
SMS 子系統中具有 SECDED ECC 的 256KB 片上 RAM
SMS 子系統中具有 SECDED ECC 的 176KB 片上 RAM，用于 TI 安全固件
Cortex-M4F MCU 子系統中具有 SECDED ECC 的 256KB 片上 RAM
器件/電源管理器子系統中具有 SECDED ECC 的 64KB 片上 RAM
●DDR 子系統 (DDRSS)
支持 LPDDR4、DDR4 存儲器類型
具有內聯 ECC 的 16 位數據總線
支持高達 1600MT/s 的速度
●最大可尋址范圍
8GB（對于 DDR4）
4GB（對于 LPDDR4）
●功能安全：
以符合功能安全標準為目標 [工業]
專為功能安全應用開發
將提供相關文檔來協助進行符合 IEC 61508 標準的功能安全系統設計
致力于讓系統能力達到 SIL-3 級
致力于讓硬件完整性高達 SIL-2 級
●安全相關認證
計劃通過 TUV SUD 的 IEC 61508 認證
以符合功能安全標準為目標 [汽車]
●專為功能安全應用開發
將提供相關文檔來協助進行符合 ISO 26262 標準的功能安全系統設計
系統可滿足 ASIL D 等級要求
以硬件完整性高達 ASIL B 級為目標
●安全相關認證
計劃通過 TUV SUD 的 ISO 26262 認證
符合 AEC-Q100 標準
●信息安全：
支持安全啟動
硬件強制可信根 (ROT)
支持通過備用密鑰轉換 RoT
支持接管保護、IP 保護和防回滾保護
支持可信執行環境 (TEE)
基于 Arm TrustZone 的 TEE
可實現隔離的廣泛防火墻支持
安全監視器/計時器/IPC
●安全存儲支持
支持回放保護存儲器塊 (RPMB)
具有用戶可編程 HSM 內核的專用安全控制器以及用于隔離式處理的專用安全 DMA 和 IPC 子系統
支持加密加速
會話感知型加密引擎可基于輸入數據流自動切換密鑰材料
支持加密內核
AES – 128/192/256 位密鑰大小
SHA2 – 224/256/384/512 位密鑰大小
具有真隨機數生成器的 DRBG
可在 RSA/ECC 處理中提供幫助的 PKA（公鑰加速器），支持安全啟動
●調試安全性
受安全軟件控制的調試訪問
安全感知調試
●PRU 子系統：
運行頻率高達 333MHz 的雙核可編程實時單元子系統 (PRUSS)
●用于驅動 GPIO 以實現周期精確的協議，例如：
通用輸入/輸出 (GPIO)
UART
I 2C
外部 ADC
每個 PRU 16KB 程序存儲器，具有 SECDED ECC
每個 PRU 8KB 數據存儲器，具有 SECDED ECC
具有 SECDED ECC 的 32KB 通用存儲器
CRC32/16 硬件加速器
●具有 3 組 30 x 32 位寄存器的暫存存儲器
1 個工業 64 位計時器，具有 9 個捕捉事件和 16 個比較事件以及慢速和快速補償
1 個中斷控制器 (INTC)，至少支持 64 個輸入事件
●高速接口：
支持集成以太網交換機（總共 2 個外部端口）
RMII (10/100) 或 RGMII (10/100/1000)
IEEE1588（附件 D、E 和 F，及 802.1AS PTP）
第 45 條 MDIO PHY 管理規范
基于 ALE 引擎的數據包分類器，具有 512 個分類器
基于優先級的流量控制
時間敏感型網絡 (TSN) 支持
四個 CPU 硬件中斷節奏
硬件中的 IP/UDP/TCP 校驗和卸載
兩個 USB2.0 端口
可配置為 USB 主機、USB 外設或 USB 雙角色器件（DRD 模式）的端口
集成了 USB VBUS 檢測
支持通過 USB 進行跟蹤
●通用連接：
9 個通用異步接收器/發送器 (UART)
5 個串行外設接口 (SPI) 控制器
6 個內部集成電路 (I 2C) 端口
3 個多通道音頻串行端口 (McASP)
●高達 50MHz 的發送和接收時鐘
3 個 McASP 上具有多達 16/10/6 個串行數據引腳并具有獨立的 TX 和 RX 時鐘
支持時分多路復用 (TDM)、內部 IC 聲音 (I2S) 和類似格式
支持?jǐn)?shù)字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
用于發送和接收的 FIFO 緩沖器（256 字節）
●支持音頻基準輸出時鐘
3 個增強型 PWM 模塊 (ePWM)
3 個增強型正交編碼器脈沖模塊 (eQEP)
3 個增強型捕捉模塊 (eCAP)
●通用 I/O (GPIO)，所有 LVCMOS I/O 均可配置為 GPIO
3 個支持 CAN-FD 的控制器局域網 (CAN) 模塊
符合 CAN 協議 2.0A、B 和 ISO 11898-1 標準
完全支持 CAN FD（最多 64 個數據字節）
消息 RAM 的奇偶校驗/ECC 檢查
速度高達 8Mbps
●媒體和數據存儲：
3 個多媒體卡/安全數字 (MMC/SD) 接口
1 個 8 位 eMMC 接口，速度高達 HS200
2 個高達 UHS-I 的 4 位 SD/SDIO 接口
●與 eMMC 5.1、SD 3.0 和 SDIO 3.0 版兼容
1 個高達 133MHz 的通用存儲器控制器 (GPMC)
靈活的 8 位和 16 位異步存儲器接口，具有多達四個芯片（22 位地址）選擇（NAND、NOR、Muxed-NOR 和 SRAM）
使用 BCH 代碼，支持 4 位、8 位或 16 位 ECC
使用海明碼來支持 1 位 ECC
●錯誤定位器模塊 (ELM)
與 GPMC 配合使用，以找到來自伴隨多項式的數據錯誤（在使用 BCH 算法時生成）的地址
根據 BCH 算法，支持 4 位、8 位和 16 位每 512 字節塊錯誤定位
●具有 DDR/SDR 支持的 OSPI/QSPI
支持串行 NAND 和串行 NOR 閃存器件
支持 4GB 存儲器地址
具有可選實時加密的 XIP 模式
●電源管理：
器件/電源管理器支持多種低功耗模式
部分 IO 支持 CAN/GPIO/UART 喚醒
DeepSleep
僅 MCU
待機
Cortex-A53 的動態頻率縮放
優化的電源管理解決方案：
推薦的 TPS65219 電源管理 IC (PMIC)
專為滿足器件電源要求而設計的配套 PMIC
靈活的映射和出廠編程配置，支持多種不同的用例
●引導選項：
UART
I 2C EEPROM
OSPI/QSPI 閃存
GPMC NOR/NAND 閃存
NAND 串行閃存
SD 卡
eMMC
從大容量存儲設備進行 USB（主機）引導
從外部主機進行 USB（設備）引導（DFU 模式）
以太網
●技術/封裝：
16nm 技術
13mm x 13mm、0.5mm 間距、425 引腳 FCCSP BGA (ALW)
17.2mm x 17.2mm、0.8mm 間距、441 引腳 FCBGA (AMC)
-
