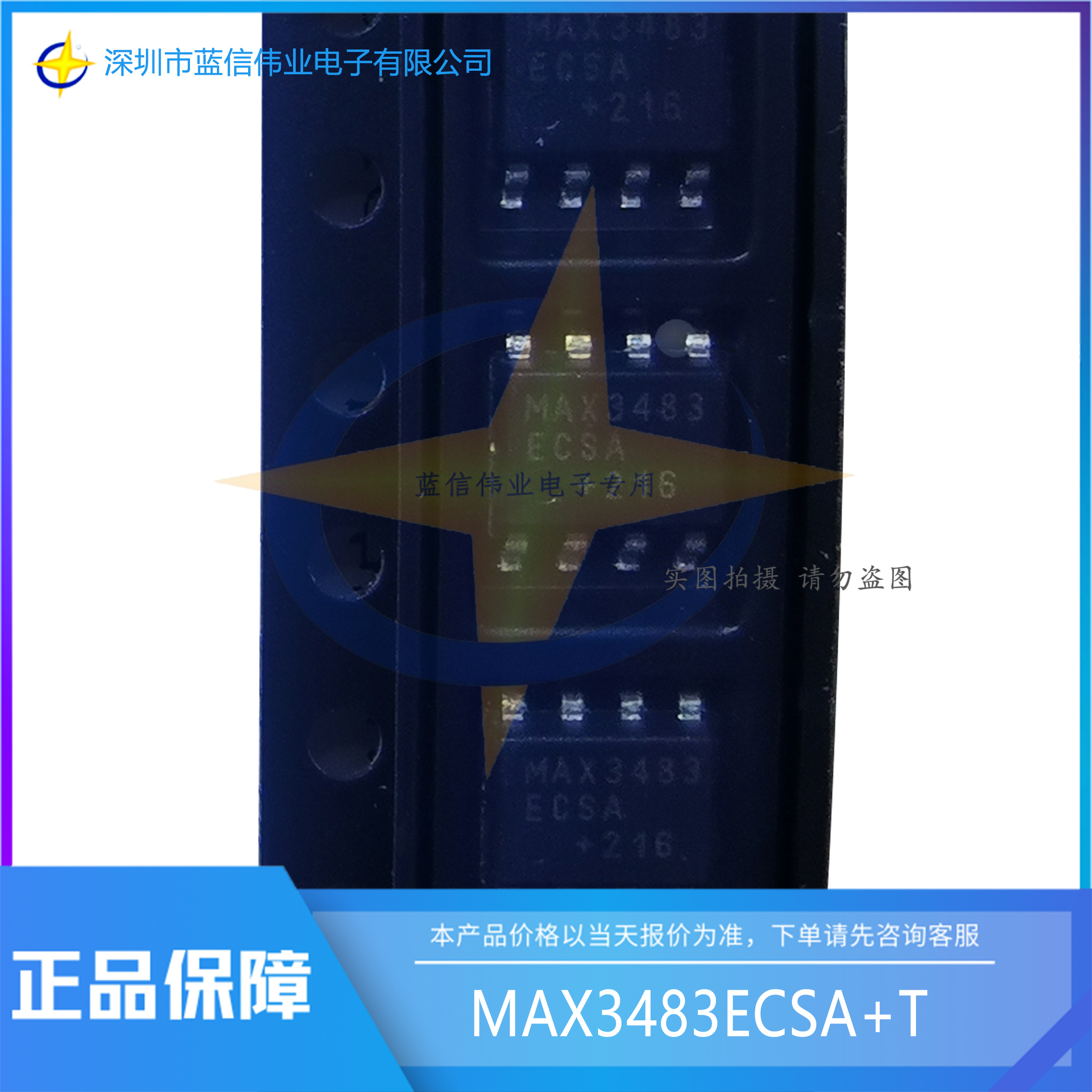

■產品名稱：MAX3483ECSA+T
■功能名稱：RS-422/RS-485低功耗收發器
■概要:
MAX3483E 系列器件（MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E）采用 ±15kV ESD 保護、+3.3V、低功耗收發器，用于 RS-485 和 RS-422 通信。每個器件包含一個驅動器和一個接收器。MAX3483E 和 MAX3488E 具有壓擺率限制驅動器，可最大限度地降低 EMI，并減少端接不當?shù)碾娎|引起的反射，從而實現高達 250kbps 數據速率的無差錯數據傳輸。部分壓擺率受限的 MAX3486E 傳輸速率高達 2.5Mbps。MAX3485E、MAX3490E 和 MAX3491E 的傳輸速率高達 12Mbps。
所有設備都具有增強型靜電放電（ESD）保護功能。所有發射器輸出和接收器輸入均采用 IEC 1000-4-2 氣隙放電保護，電壓為 ±15kV；采用 IEC 1000-4-2 接觸放電保護，電壓為 ±8kV；采用人體模型保護，電壓為 ±15kV。
驅動器有短路電流限制，并通過熱關斷電路防止功率耗散過大，該電路可將驅動器輸出置于高阻抗狀態。接收器輸入具有故障安全功能，可確保在兩個輸入均開路的情況下輸出邏輯高電平。
MAX3488E、MAX3490E 和 MAX3491E 具有全雙工通信功能，而 MAX3483E、MAX3485E 和 MAX3486E 則設計用于半雙工通信。
■特征：
●RS-485 I/O 引腳的 ESD 保護
- ±15kV-人體模型
- ±8kV-IEC 1000-4-2，接觸放電
- ±15kV-IEC 1000-4-2，氣隙放電
●由 +3.3V 單電源供電，無需充電泵
●可與 +5V 邏輯器件互操作
●保證 12Mbps 數據傳輸速率（MAX3485E/MAX3490E/MAX3491E）
●回轉速率受限，可實現無差錯數據傳輸（MAX3483E/MAX3488E）
●2nA 低電流關斷模式（MAX3483E/MAX3485E/MAX3486E/MAX3491E）
●共模輸入電壓范圍為 -7V 至 +12V
●提供全雙工和半雙工版本
●行業標準 75176 引腳布局（MAX3483E/MAX3485E/MAX3486E）
●用于驅動器過載保護的限流和熱關斷功能
