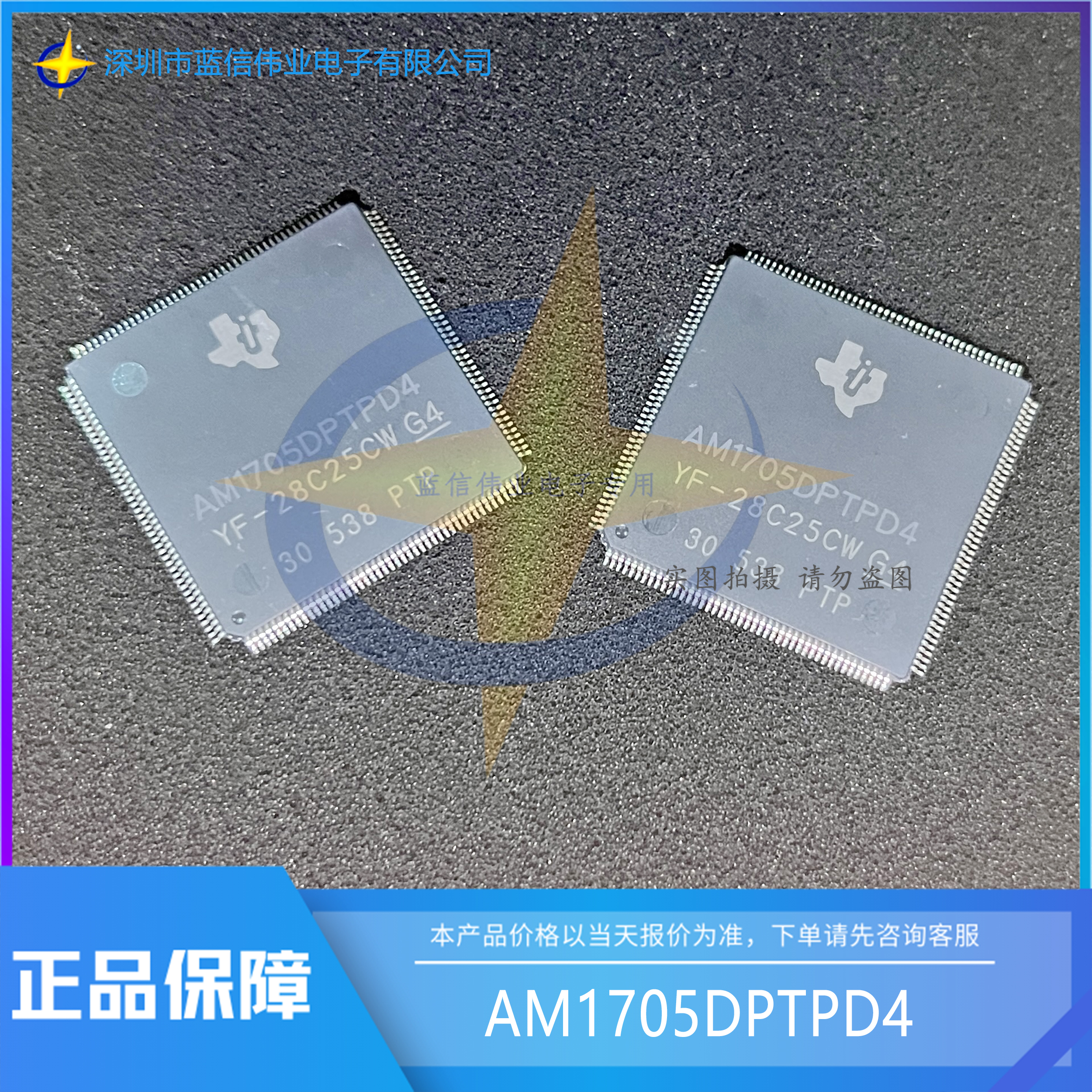

AM1705DPTPD4 Sitara 處理器：Arm9，SDRAM，以太網
-
■產品名稱：AM1705DPTPD4
■功能名稱：Sitara 處理器：Arm9，SDRAM，以太網
■產品說明：
AM1705是一種基于ARM926EJ-S的低功耗ARM微處理器。
該設備使原始設備制造商和原始設計制造商（ODMs）能夠通過完全集成、混合處理器解決方案的最大靈活性，快速地將具有強大的操作系統、豐富的用戶界面和高處理器性能的設備推向市場。
ARM926EJ-S是一個32位的RISC處理器核心，它可以執行32位或16位的指令，并處理32位、16位或8位的數據。核心使用流水線，使處理器和內存系統的所有部分都可以連續運行。
ARM核心具有協處理器15（CP15）、保護模塊以及具有表旁緩沖區的數據和程序內存管理單元（MMU）。ARM核心有獨立的16KB的指令和16KB的數據緩存。這兩個內存塊都與虛擬索引虛擬標記（VIVT）進行了四路關聯。ARM核心還有8KB的RAM（向量表）和64KB的ROM。
外設組包括：一個10/100 Mbps以太網MAC（EMAC），帶有管理數據輸入/輸出（MDIO）模塊；兩個I2C總線接口；三個帶有串行器和FIFO緩沖區的多通道音頻串行端口（McASPs）.
■產品特性：
●375-和456mhzARM926EJ-S™RISC堆芯
●32位和16位（拇指®）指令
●單周期MAC
●手臂Jazelle®技術
●嵌入式ICE-RT™，用于實時調試
●ARM9內存體系結構
16KB指令緩存
16KB數據緩存
8KB的RAM（矢量表）
ROM的64KB
●增強型直接內存訪問控制器3（EDMA3）：
2傳輸控制器
32個獨立的DMA頻道
8快速DMA通道
可編程傳輸突發大小
128KB內存
3.3-V LVCMOS I/Os（USB接口除外）
●兩個外部內存接口：
●埃米法
NOR（8位數據）
NAND（8位數據）
●埃米夫布
16位的sdram，128mb的地址空間
●三個可配置的16550型UART模塊：
●具有調制解調器控制信號的UART0
16字節FIFO
16倍或13倍過采樣選項
●僅限UART0上的自動數據流控制信號（CTS、RTS）
●兩個串行外圍接口（SPI），每個都有一個芯片選擇
可編程實時單元子系統（PRUSS）
兩個獨立的可編程實時單元（PRU）磁芯
32位負載存儲RISC體系結構
●每個核心有4KB的指令RAM
●每個核有512字節的數據RAM
●可以通過軟件禁用PRUSS來節能
●標準的電源管理機制
●時鐘門整個次級
-
