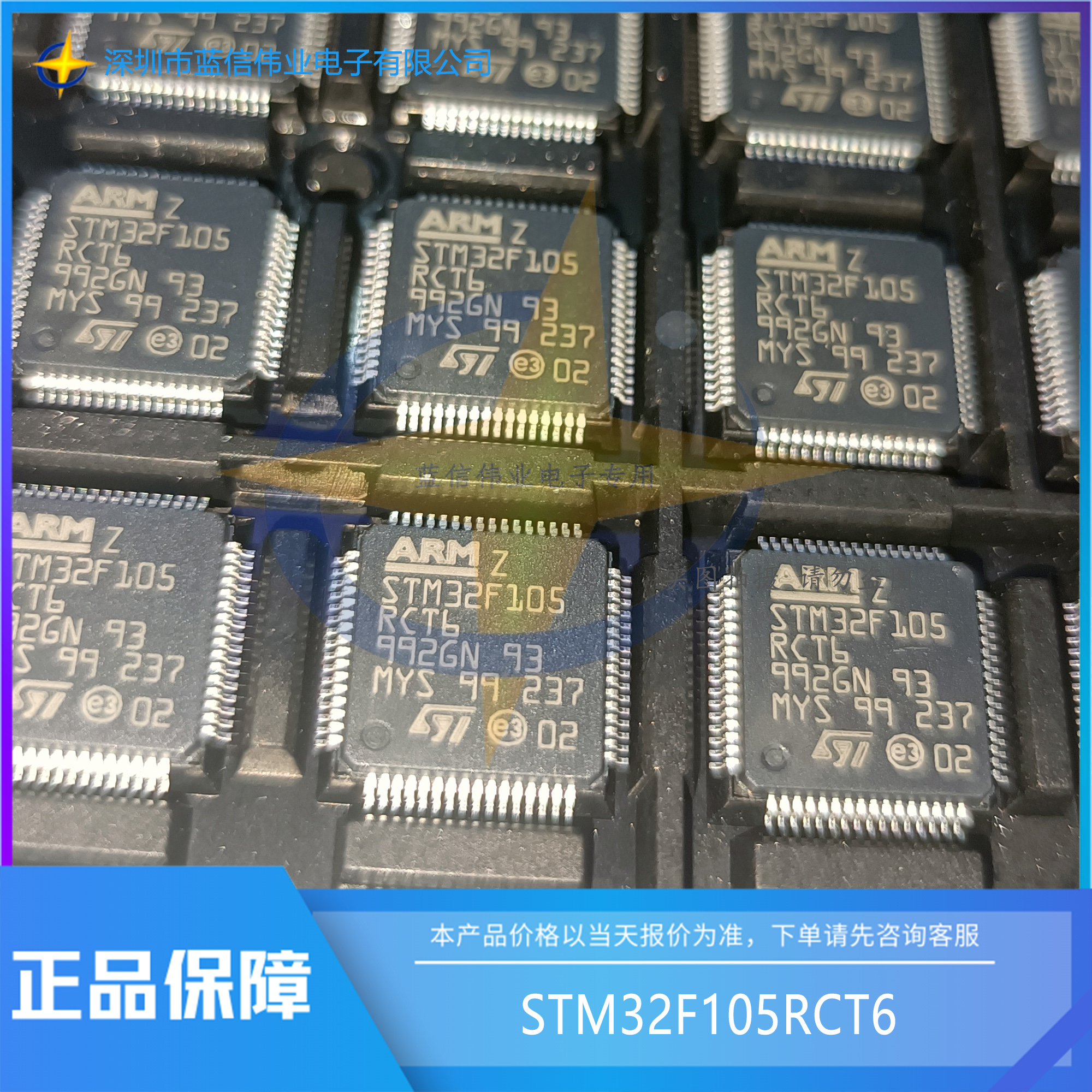

■產品名稱：STM32F105RCT6
■功能名稱：高速嵌入式存儲器
■概要:
STM32F105xx 和 STM32F107xx 連接線系列集成了高性能 ARM® Cortex®-M3 32 位 RISC 內核（工作頻率為 72 MHz）、高速嵌入式存儲器（閃存高達 256 Kbytes，SRAM 為 64 Kbytes）以及連接到兩個 APB 總線的各種增強型 I/O 和外設。所有器件均提供兩個 12 位 ADC、四個通用 16 位定時器和一個 PWM 定時器，以及標準和高級通信接口：多達兩個 I2C、三個 SPI、兩個 I2S、五個 USART、一個 USB OTG FS 和兩個 CAN。以太網僅適用于 STM32F107xx。
STM32F105xx 和 STM32F107xx 連接線系列的工作溫度范圍為 -40 至 +105°C，電源電壓為 2.0 至 3.6 V。全套省電模式允許設計低功耗應用。
STM32F105xx 和 STM32F107xx 連接系列提供三種不同封裝類型的器件：從 64 引腳到 100 引腳。根據所選器件的不同，包括不同的外設集，下面的描述概述了該系列所提供的全部外設。
這些特性使 STM32F105xx 和 STM32F107xx 連接線微控制器系列適用于各種應用，如電機驅動和應用控制、醫療和手持設備、工業應用、PLC、變頻器、打印機和掃描儀、報警系統、視頻對講、HVAC 和家用音頻設備。
■特征：
●內核 ARM® 32 位 Cortex®-M3 CPU
- 最大頻率 72 MHz，1.25 DMIPS/MHz (Dhrystone 2.1) 性能 在 0 等待狀態下訪問內存
- 單周期乘法和硬件除法
●存儲器
- 64 至 256 KB 閃存
- 64KB 通用 SRAM
●時鐘、復位和電源管理
- 2.0 至 3.6 V 應用電源和 I/O
- POR、PDR 和可編程電壓檢測器 (PVD)
- 3-25 MHz 晶體振蕩器
- 內部 8 MHz 工廠微調 RC
- 帶校準的內部 40 kHz RC
- 用于 RTC 的 32 kHz 振蕩器，帶校準功能
●低功耗
- 睡眠、停止和待機模式
- 為 RTC 和備份寄存器提供 VBAT 電源
●2 × 12 位 1 µs A/D 轉換器（16 個通道）
- 轉換范圍 0 至 3.6 V
- 采樣和保持功能
- 溫度傳感器
- 交錯模式下高達 2 MSPS
●2 × 12 位 D/A 轉換器
●DMA：12 通道 DMA 控制器
- 支持的外設：定時器、ADC、DAC、 I2S、SPI、I2C 和 USART
●調試模式
- 串行線調試 (SWD) 和 JTAG 接口
- Cortex®-M3 嵌入式跟蹤宏單元
●多達 80 個快速 I/O 端口
- 51/80 個 I/O，全部可映射到 16 個外部中斷向量，幾乎全部具有 5 V 容差
●CRC 計算單元，96 位唯一 ID
●多達 10 個具有引腳重映射功能的定時器
- 最多 4 個 16 位定時器，每個定時器最多 4 個 IC/OC/PWM 或脈沖計數器和正交（增量）編碼器輸入
- 1 × 16 位電機控制 PWM 定時器，具有死區時間生成和緊急停止功能
- 2 個看門狗定時器（獨立定時器和窗口定時器）
- SysTick 定時器：24 位下位計數器
- 2 × 16 位基本定時器，用于驅動 DAC
●多達 14 個通信接口，具有引腳重映射功能
- 最多 2 個 I2C 接口（SMBus/PMBus）
- 最多 5 個 USART（ISO 7816 接口、LIN、IrDA 功能、調制解調器控制）
- 多達 3 個 SPI（18 Mbit/s），其中 2 個帶有多路復用 I2S 接口，通過先進的 PLL 方案提供音頻級精度
- 2 × CAN 接口（2.0B Active），帶 512 字節專用 SRAM
- USB 2.0 全速設備/主機/OTG 控制器，帶片上 PHY，支持 HNP/SRP/ID，帶 1.25 千字節專用 SRAM
- 10/100 以太網 MAC，帶專用 DMA 和 SRAM（4 千字節）： 支持 IEEE1588 硬件，所有封裝均提供 MII/RMII
