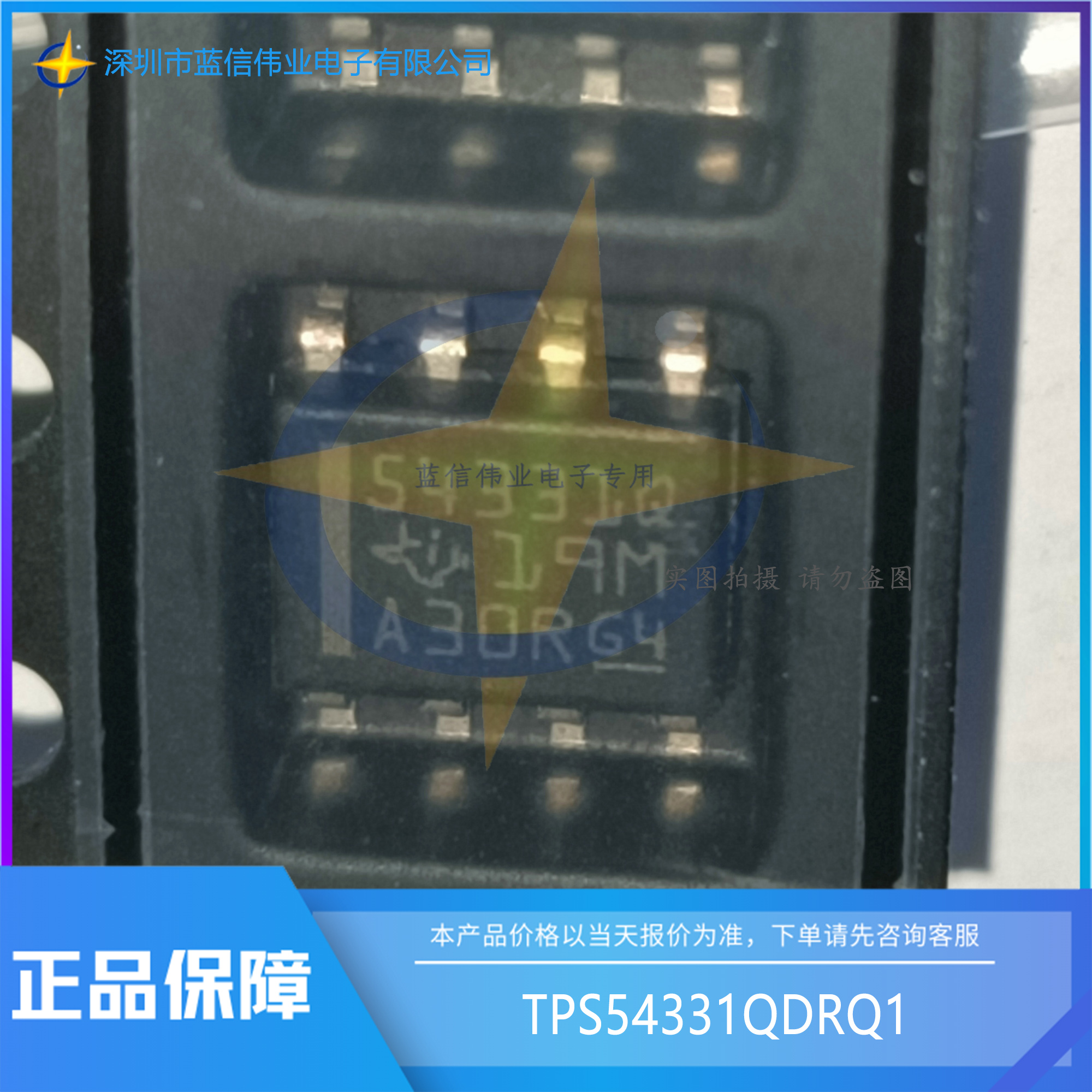

■TPS54331QDRQ1說明
TPS54331是一款28-V、3-a非同步降壓轉換器，集成了低RDS（on）高側MOSFET。為了提高輕負載時的效率，脈沖跳過Eco模式™ 功能會自動激活。此外，1µA的關閉電源電流允許該設備用于電池供電的應用。具有內部斜率補償?shù)碾娏髂Ｊ娇刂坪?jiǎn)化了外部補償計算并減少了元件數量，同時允許使用陶瓷輸出電容器。電阻分壓器對輸入欠壓鎖定的滯后進行編程。過電壓瞬態保護電路在啟動和瞬態條件下限制電壓過沖。在過載情況下，逐周期限流方案、頻率折返和熱停堆可保護設備和負載。TPS54331采用8引腳SOIC封裝，經過內部?jī)?yōu)化以提高熱性能。
■功能：降壓轉換器（集成開關）
■TPS54331QDRQ1特性
●具備汽車應用資格
●3.5V至28V輸入電壓范圍
●可調輸出電壓低至0.8V
●集成80 mΩ高邊MOSFET支持高達3A的連續輸出電流
●具有脈沖跳過生態模式的輕負載高效率™ 控制
●固定570kHz開關頻率
●典型的1µA停機靜態電流
●可調慢啟動限制涌入電流
●可編程UVLO閾值
●過電壓瞬態保護
●逐循環電流限制、頻率折返和熱停堆保護
●提供易于使用的SOIC8封裝
●SwitcherPro支持™ 軟件工具(http://focus.ti.com/docs/toolsw/folders/print/switcherpro.html)
●strong>對于SWIFT™ 文檔，請參閱TI網站www.TI.com/swift
●應用程序
諸如機頂盒、CPE設備、LCD顯示器等消費者應用，
外圍設備和電池充電器
工業和汽車音頻電源
5V、12V和24V分布式電力系統
