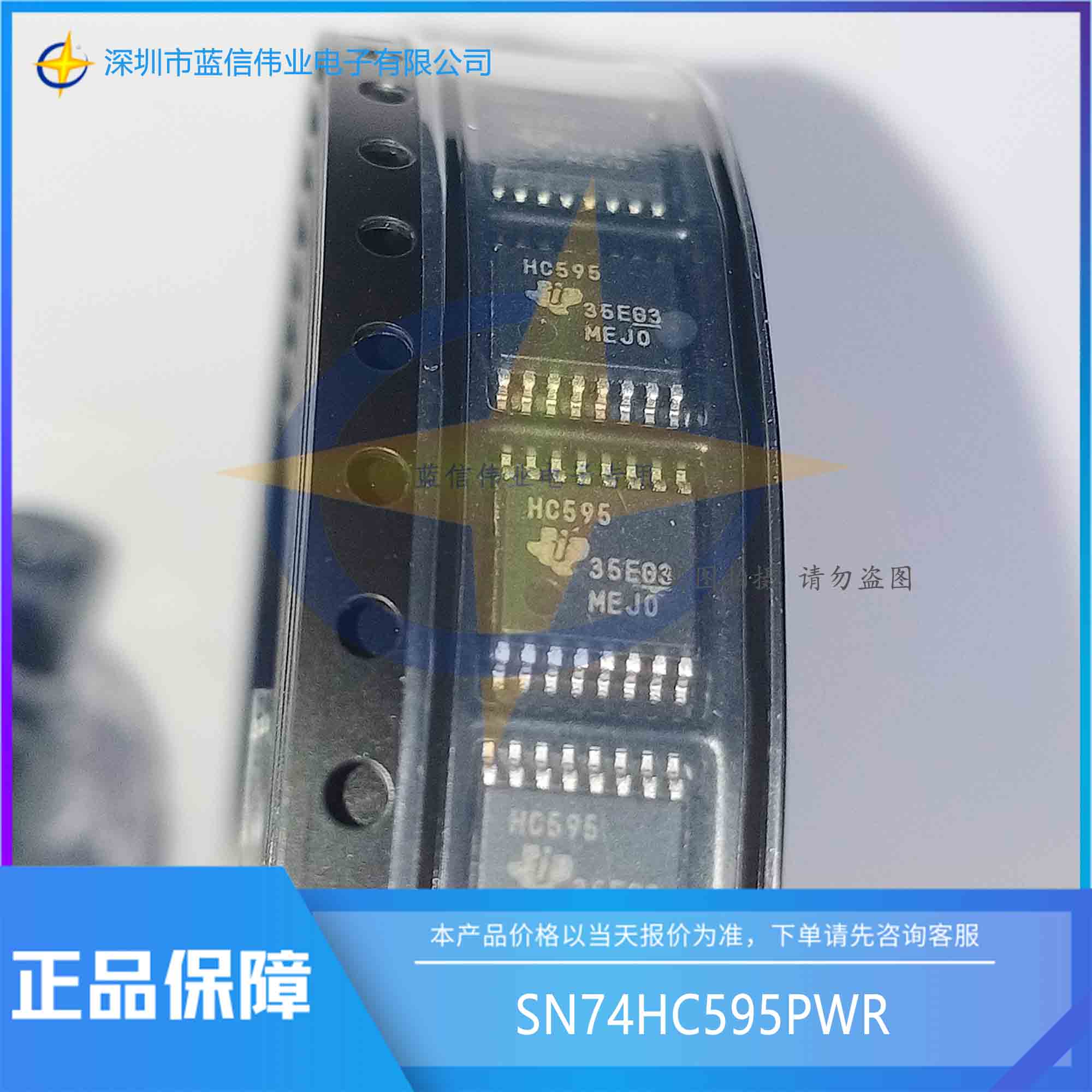

■產品名稱：SN74HC595PWR
■功能名稱：具有三態輸出寄存器的 8 位移位寄存器
■概要:
SNx4HC595 器件包含對 8 位 D 類存儲寄存器進行饋送的 8 位串行輸入/并行輸出移位寄存器。存儲寄存器具有并行三態輸出。移位寄存器和存儲寄存器分別有單獨的時鐘。移位寄存器具有一個直接覆蓋清零 (SRCLR) 輸入以及用于級聯結構的串行 (SER) 輸入和串行輸出。當輸出使能端 (OE) 輸入為高電平時，輸出處于高阻抗?fàn)顟B(tài)。
■特征：
●8 位串行輸入/并行輸出移位寄存器
●2V 至 6V 的寬工作電壓范圍
●高電流三態輸出最多可驅動 15 個低功耗肖特基晶體管-晶體管邏輯器件 (LSTTL) 負載
●低功耗：80µA（最大值）ICC
●tpd = 13ns（典型值）
●電壓為 5V 時，輸出驅動為 ±6mA
●低輸入電流：1µA（最大值）
●移位寄存器具有直接清零功能
●對于符合 MIL-PRF-38535 標準的產品， 所有參數均經過測試，除非另外注明。對于所有其他產品，生產流程不一定包含對所有參數的測試。
