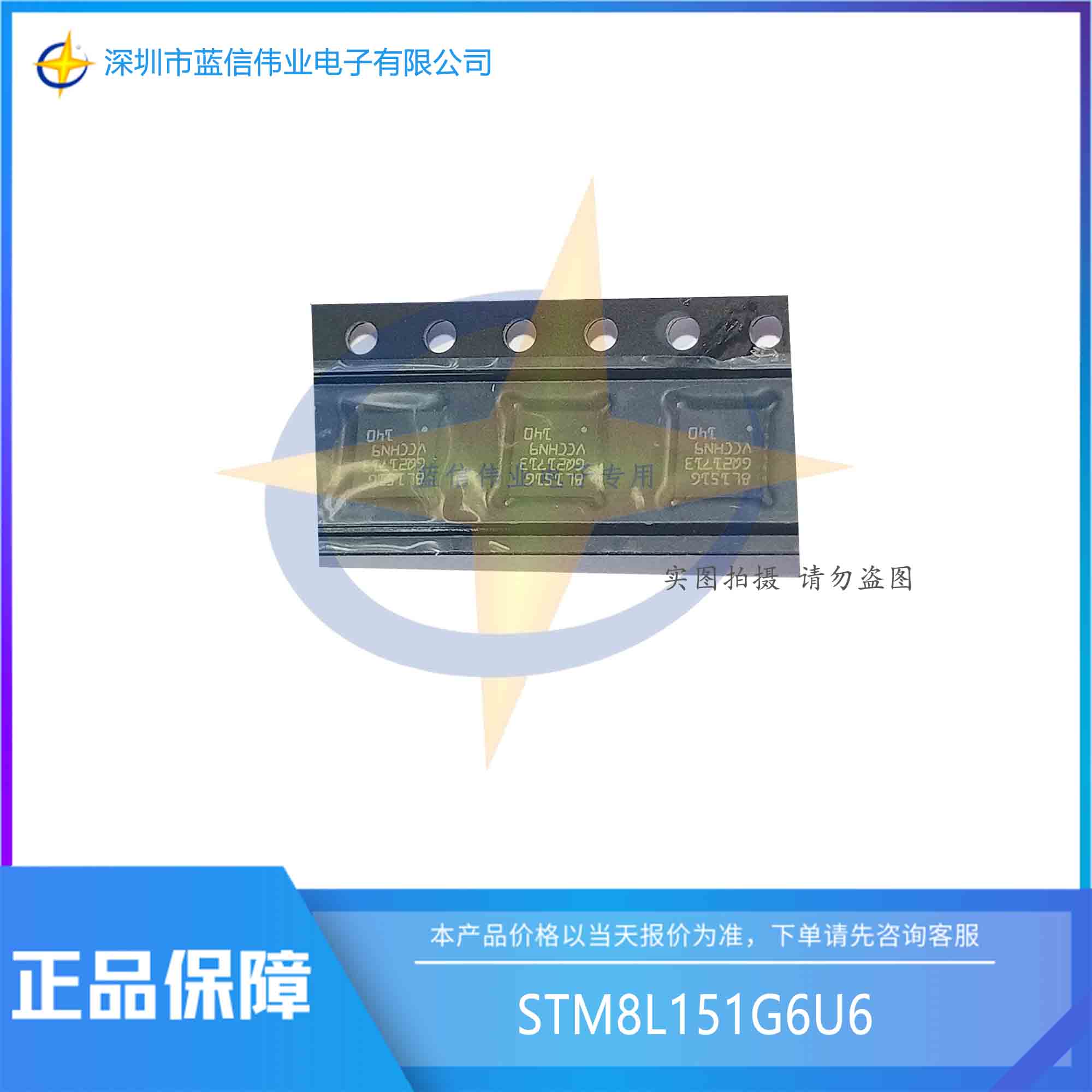

■產品名稱：STM8L151G6U6
■功能名稱： STM8L151G6U6 超低功耗8位MCU，具有32 KB Flash、16 MHz CPU和集成EEPROM
■概要:
中密度 STM8L151x4/6 和 STM8L152x4/6 器件是 STM8L 超低功耗 8 位系列的成員。中等密度 STM8L15x 系列的工作電壓范圍為 1.8 V 至 3.6 V（斷電時電壓降至 1.65 V），工作溫度范圍為 -40 至 +85 °C 和 -40 至 +125 °C。
中密度 STM8L15x 超低功耗系列采用增強型 STM8 CPU 內核，可提供更高的處理能力（16 MHz 時高達 16 MIPS），同時保持 CISC 架構的優勢，提高代碼密度、24 位線性尋址空間以及針對低功耗操作的優化架構。
該系列包括一個帶有硬件接口 (SWIM) 的集成調試模塊，可實現非侵入式應用內調試和超快閃存編程。
所有中等密度 STM8L15x 微控制器均具有嵌入式數據 EEPROM 和低功耗、低電壓、單電源程序閃存。
它們包含廣泛的增強型 I/O 和外設。
外設組的模塊化設計允許在不同的 ST 微控制器系列（包括 32 位系列）中找到相同的外設。這使得向不同系列的過渡變得非常容易，并且通過使用一組通用的開發工具可以進一步簡化。
建議提供 28 至 48 引腳的六種不同封裝。根據所選擇的設備，包括不同的外圍設備組。
所有STM8L超低功耗產品都基于相同的架構，具有相同的內存映射和一致的引腳排列。
■特征：
●運行條件
工作電源范圍 1.8 V 至 3.6 V（斷電時低至 1.65 V）
溫度。范圍： - 40 °C 至 85、105 或 125 °C
●低功耗特性
5 種低功耗模式：等待、低功耗運行 (5.1 µA)、低功耗等待 (3 µA)、帶完整 RTC 的主動停止 (1.3 µA)、停止 (350 nA)
●功耗：195μA/MHz + 440μA
每 I/0 超低漏電流：50 nA
從停止狀態快速喚醒：4.7 µs
先進的STM8核心
哈佛架構和三級流水線
●最大頻率 16 MHz，16 CISC MIPS 峰值
多達 40 個外部中斷源
復位和電源管理
具有 5 個可選閾值的低功耗、超安全 BOR 復位
超低功耗 POR/PDR
可編程電壓檢測器 (PVD)
時鐘管理
1 至 16 MHz 晶體振蕩器
32 kHz 晶體振蕩器
內部 16 MHz 工廠調整 RC
內部 38 kHz 低功耗 RC
●時鐘安全系統
低功耗RTC
帶鬧鐘中斷的 BCD 日歷
通過周期性中斷自動從停止狀態喚醒
LCD：最多 4x28 段，帶升壓轉換器
●回憶
高達 32 KB 的閃存程序存儲器和 1 KB 的數據 EEPROM（帶 ECC、RWW）
靈活的讀寫保護模式
高達 2 KB RAM
DMA
●4個通道；支持的外設：ADC、DAC、SPI、I2C、USART、定時器
1 個內存到內存通道
帶輸出緩沖器的 12 位 DAC
12 位 ADC，高達 1 Msps/25 通道
T.傳感器和內部參考電壓
2 個超低功耗比較器
1 個帶固定門檻和 1 個軌對軌
●喚醒能力
●計時器
兩個 16 位定時器，2 個通道（用作 IC、OC、PWM）、正交編碼器
1個3通道16位高級控制定時器，支持電機控制
1 個帶 7 位預分頻器的 8 位定時器
2個看門狗：1個窗口，1個獨立
頻率為 1、2 或 4 kHz 的蜂鳴定時器
●通訊接口
同步串行接口（SPI）
快速 I2C 400 kHz SMBus 和 PMBus™
USART（ISO 7816 接口和 IrDA）
多達 41 個 I/O，全部可映射到中斷向量上
多達 16 個電容式感應通道，支持觸摸鍵、接近、線性觸摸和旋轉觸摸傳感器
開發支持
使用 SWIM 進行快速片上編程和非侵入式調試
使用 USART 的引導加載程序
96位唯一ID
STM8L151G6U6說明：
中密度 STM8L151x4/6 和 STM8L152x4/6 器件是 STM8L 超低功耗 8 位系列的成員。中等密度 STM8L15x 系列的工作電壓范圍為 1.8 V 至 3.6 V（斷電時電壓降至 1.65 V），工作溫度范圍為 -40 至 +85 °C 和 -40 至 +125 °C。
中密度 STM8L15x 超低功耗系列采用增強型 STM8 CPU 內核，可提供更高的處理能力（16 MHz 時高達 16 MIPS），同時保持 CISC 架構的優勢，提高代碼密度、24 位線性尋址空間以及針對低功耗操作的優化架構。
該系列包括一個帶有硬件接口 (SWIM) 的集成調試模塊，可實現非侵入式應用內調試和超快閃存編程。
所有中等密度 STM8L15x 微控制器均具有嵌入式數據 EEPROM 和低功耗、低電壓、單電源程序閃存。
它們包含廣泛的增強型 I/O 和外設。
外設組的模塊化設計允許在不同的 ST 微控制器系列（包括 32 位系列）中找到相同的外設。這使得向不同系列的過渡變得非常容易，并且通過使用一組通用的開發工具可以進一步簡化。
建議提供 28 至 48 引腳的六種不同封裝。根據所選擇的設備，包括不同的外圍設備組。
所有STM8L超低功耗產品都基于相同的架構，具有相同的內存映射和一致的引腳排列。
