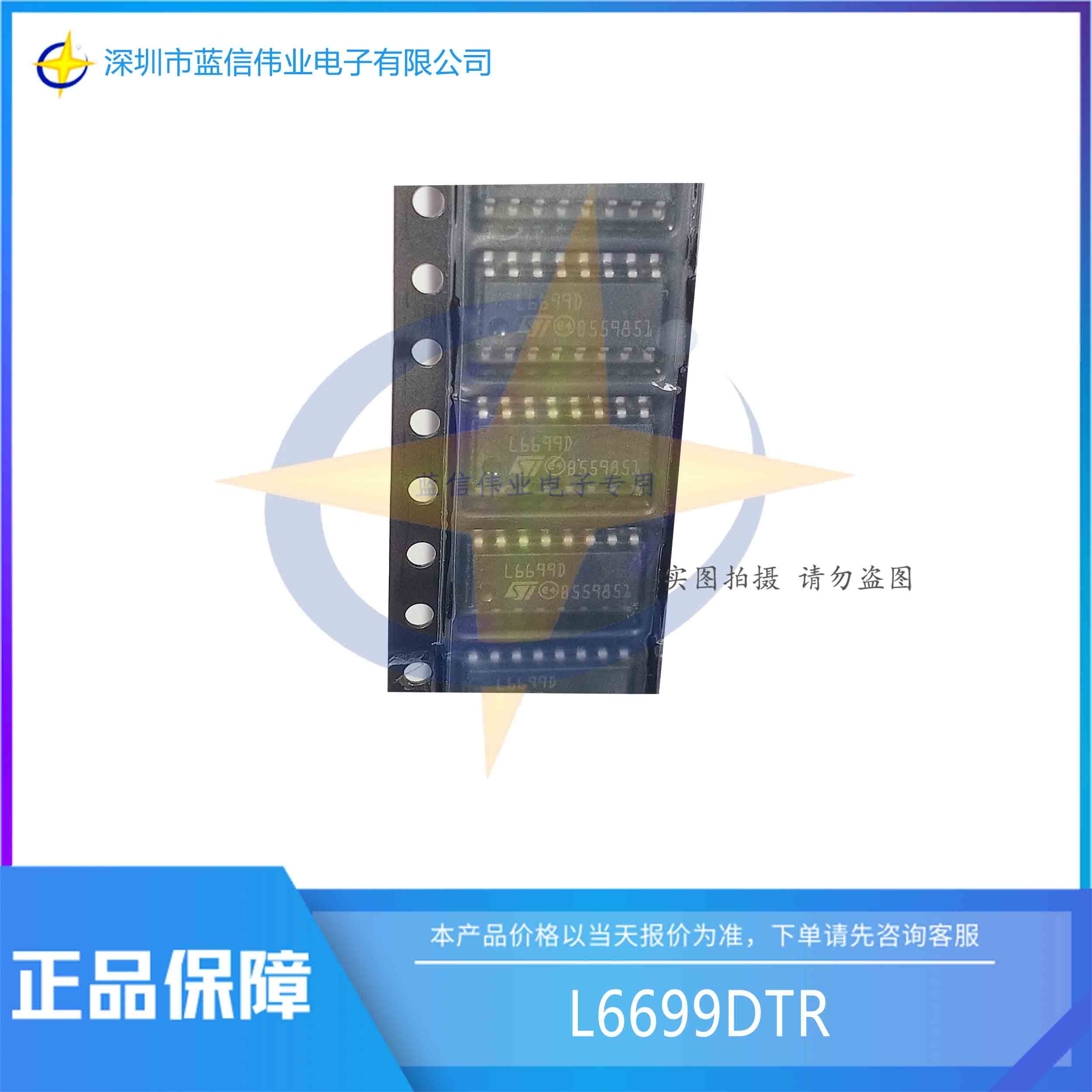

■產品名稱：L6699DTR
■功能名稱： 功能增強的高壓諧振控制器
■概要:
L6699 是一款專門針對串聯諧振半橋拓撲的雙端控制器。支持 LLC 和 LCC 配置。它提供對稱互補占空比：高側開關和低側開關在完全相同的時間內以 180° 異相驅動開/關。輸出電壓調節是通過調制工作頻率來實現的。在一個開關關閉和另一個開關打開之間插入的死區時間會自動調整，以最適合半橋中點的轉換時間。為了通過自舉方法驅動高側開關，該 IC 采用了能夠承受超過 600 V 電壓的高壓浮動結構，并采用同步驅動的高壓 DMOS 取代了外部快速恢復自舉二極管。
該 IC 使用戶能夠通過高精度外部可編程振蕩器來設置轉換器的工作頻率范圍。
啟動時，除了傳統的頻移軟啟動（開關頻率從預設最大值開始，然后衰減到控制環確定的穩態值）之外，專有電路還控制半橋防止由于施加到變壓器的 V·s 不平衡而在初始周期中發生硬開關。
在輕負載時，IC 可以被迫進入受控突發模式操作，從而使轉換器輸入消耗盡可能低。
IC 保護功能包括具有頻移功能的 OCP 電流檢測輸入以及具有自動重啟功能的延遲關閉功能。如果第一級保護無法控制初級電流，則會發生快速關斷并自動重啟。此外，該 IC 還可以防止轉換器工作在電容模式或過于接近電容模式，以保證軟開關。鎖存禁用輸入 (DIS) 可用于實現 OTP 和/或 OVP。這些保護功能的組合提供了最高程度的安全性。
其他功能包括具有電流遲滯的非鎖存低電平有效禁用輸入，可用于電源排序或掉電保護，以及與 PFC 控制器的接口，可在故障條件或突發期間關閉預調節器。模式操作。
■特征：
●對稱占空比、諧振半橋變頻控制
●自調節自適應死區時間
●高精度振蕩器
●2 級 OCP：頻移和立即關閉
●與 PFC 控制器的接口
●抗電容模式保護
●輕負載時的突發模式操作
用于欠壓保護或開機/關機排序的輸入
“安全啟動”程序可防止啟動時硬切換
●具有集成自舉二極管和高 dv/dt 抗擾度的 600 V 電源軌兼容高側柵極驅動器
-300/800 mA 高側和低側柵極驅動器，具有 UVLO 下拉功能
●SO16N封裝
