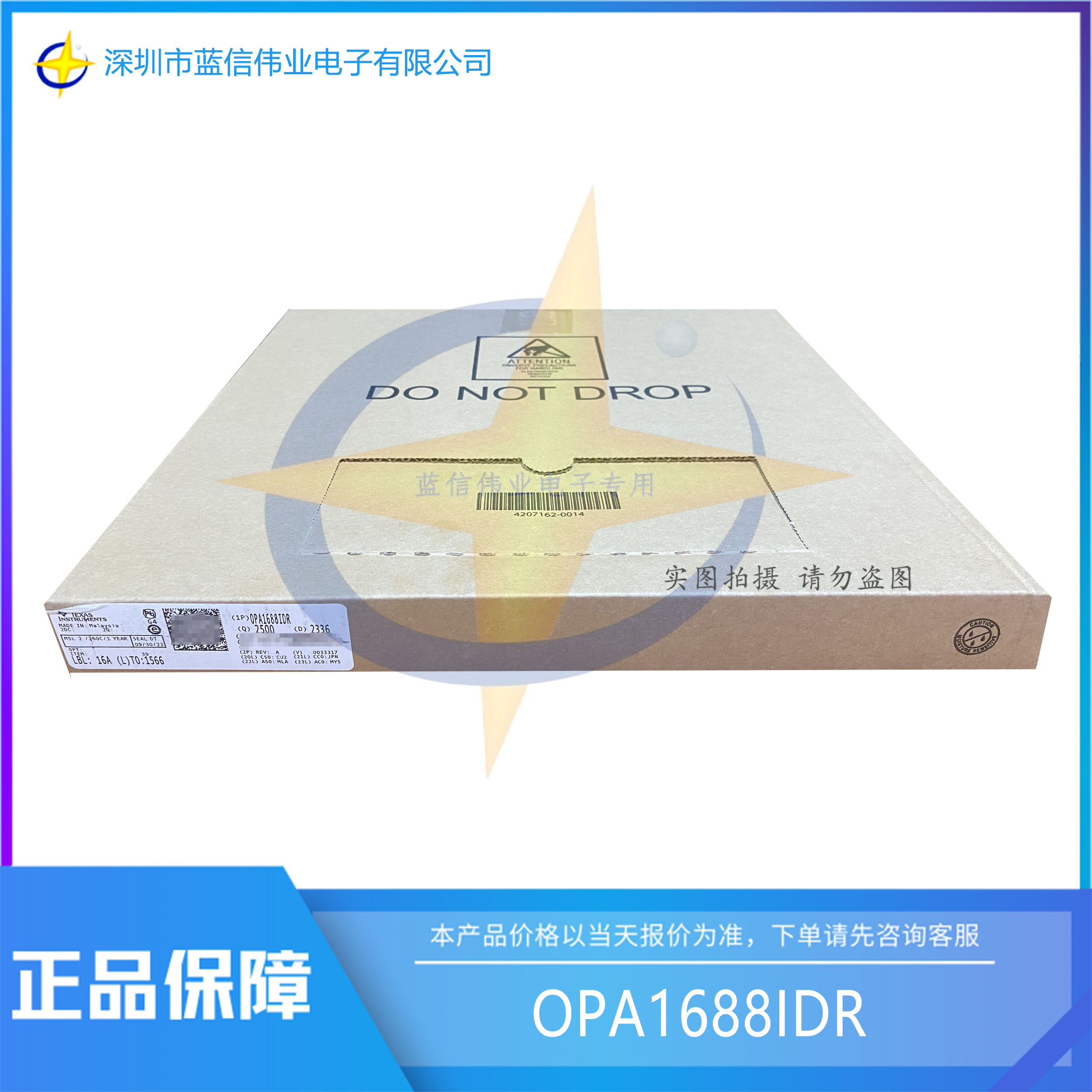

■產品名稱：OPA1688IDR
■功能名稱：36V、10MHz、低失真高驅動軌到軌輸出音頻運算放大器
■概要:
OPA1688 36V、單電源、低噪聲 SoundPlus™ 音頻運算放大器能夠在4.5V (±2.25V) 至 36V (±18V) 的電源電壓范圍內運行。這些最新補充的高壓音頻運算放大器與 OPA16xx 器件搭配，為用戶提供了廣泛的帶寬、噪聲和功率選擇，可以滿足各種應用的需要。OPA1688 采用 WSON 微型封裝，并且失調電壓、漂移和靜態電流均較低。該器件還具有高帶寬、快速轉換率和高輸出電流驅動能力。
大多數運算放大器僅有一個指定的電源電壓，OPA1688 系列則有所不同，可在 4.5V 至 36V 的額定電壓范圍內運行。超過電源軌的輸入信號不會導致反相。輸入可在負電源軌以下 100mV 到頂軌以上 2V 范圍內正常運行。請注意，該器件可在正電源軌之上 100mV 的滿軌到軌輸入上運行，但是在正電源軌 2V 之內運行時，性能會受到影響。
OPA1688 額定運行溫度為 -40°C 至 +85°C。
■特征：
●THD+N，50mW，32Ω，1kHz，–109dB
●寬電源電壓范圍：
4.5V 至 36V，±2.25V 至 ±18V
●低失調電壓：±0.25 mV
●低溫漂：±0.5µV/°C
●增益帶寬：10MHz
●低輸入偏置電流：±10pA
●低噪聲：8nV/√Hz
●低靜態電流：每個放大器 1.6 mA
●已過濾 EMI 和 RFI 的輸入
●輸入范圍包括負電源
●輸入范圍運行至正電源
●軌到軌輸出
●高共模抑制：120dB
●封裝：
業界通用 SOIC-8
微型 WSON-8
