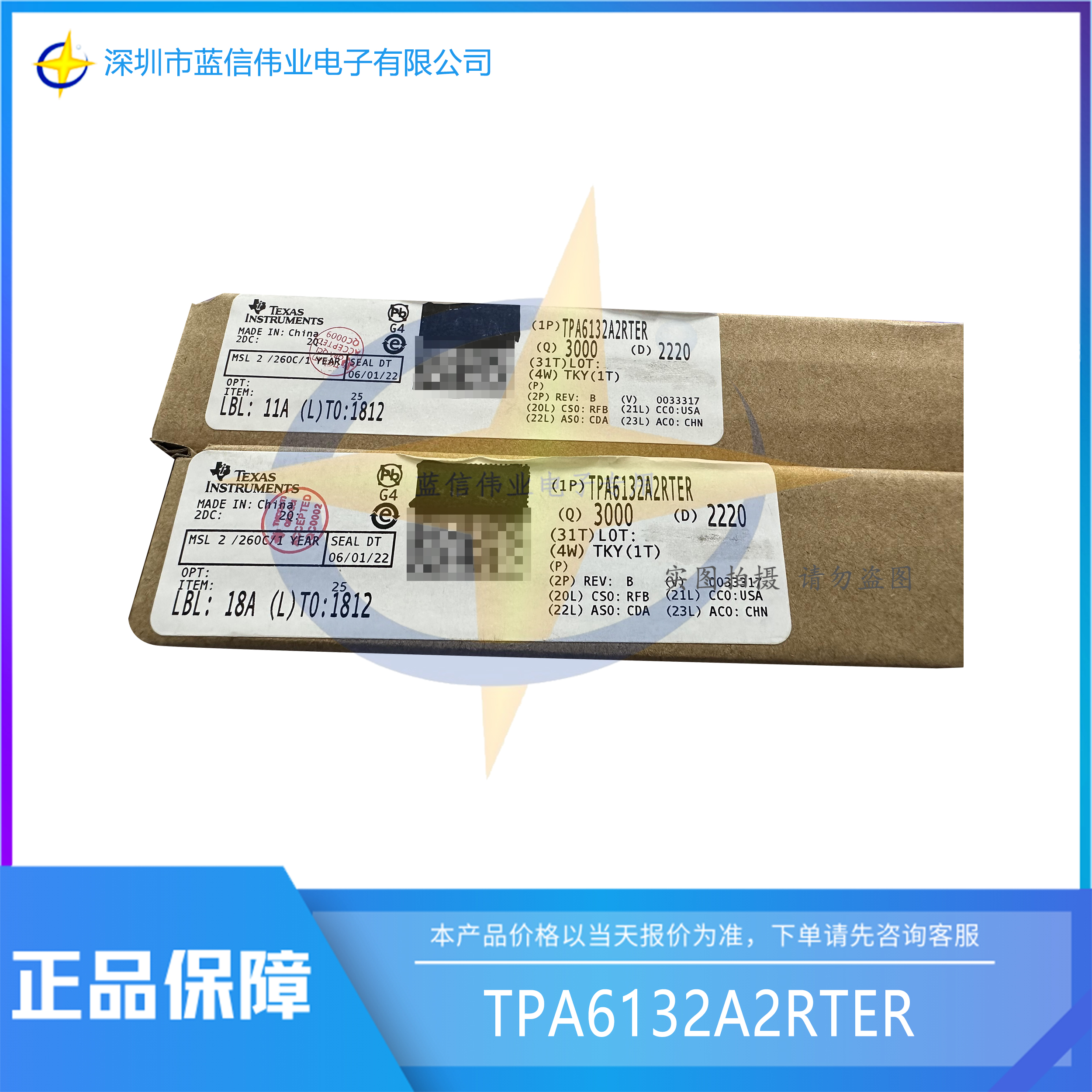

■產品名稱：TPA6132A2RTER
■功能名稱：采用 WQFN 封裝的 25mW 立體聲模擬輸入耳機放大器
■概要:
TPA6132A2（有時稱作 TPA6132）是 DirectPath™ 立體聲耳機放大器，無需使用外部直流阻隔輸出電容器。差動立體聲輸入和內置電阻設置器件增益，進一步減少了外部組件數。增益可以選擇 –6dB、0dB、3dB 或 6dB。該放大器使用單個 2.3V 電源為 16Ω 揚聲器提供 25mW 功率。TPA6132A2 (TPA6132) 提供獨立于電源電壓的恒定最大輸出功率，從而為防聲震設計提供了方便。
TPA6132A2 采用 全差動輸入，以減少音頻源與耳機放大器之間的系統(tǒng)噪聲拾取。高電源噪聲抑制性能和差動架構增加了射頻噪聲抗擾度。對于單端輸入信號，請將 INL+ 和 INR+ 接地。
該器件具有內置雜音抑制電路，可以完全消除開啟和關閉期間的噼啪噪聲干擾。放大器輸出具有短路和過熱保護以及 ±8kV HBM ESD 保護，簡化了終端設備符合 IEC 61000-4-2 ESD 標準的工作。
TPA6132A2 由一個 2.3V 至 5.5V 的單電源供電，電源電流典型值為 2.1mA。關斷模式可將電源電流減少至 1µA 以下。
■特征：
●有了獲得專利的 DirectPath™技術，便不再需要隔直電容器
0V 時的輸出偏置
卓越的低頻保真度
●主動抑制喀嗒/噼啪噪聲
●2.1mA 電源電流（典型值）
●全差動或單端輸入
內置電阻減少了組件數
改善了系統(tǒng)噪聲性能
●2.3V 至 5.5V 電源提供恒定最大輸出功率
簡化了設計以防聲震
●改善了 RF 噪聲抗擾度
●符合 MicrosoftTM Windows VistaTM 標準
高電源噪聲抑制
在 217Hz 時為 100dB PSRR
在 10kHz 時為 90dB PSRR
●寬電源范圍：2.3V 至 5.5V
●增益設置：–6dB、0dB、3dB 和 6dB
●短路和過熱保護
●對輸出提供了 ±8kV HBM ESD 保護
●提供小封裝
●16 引腳、3mm x 3mm 超薄 QFN
