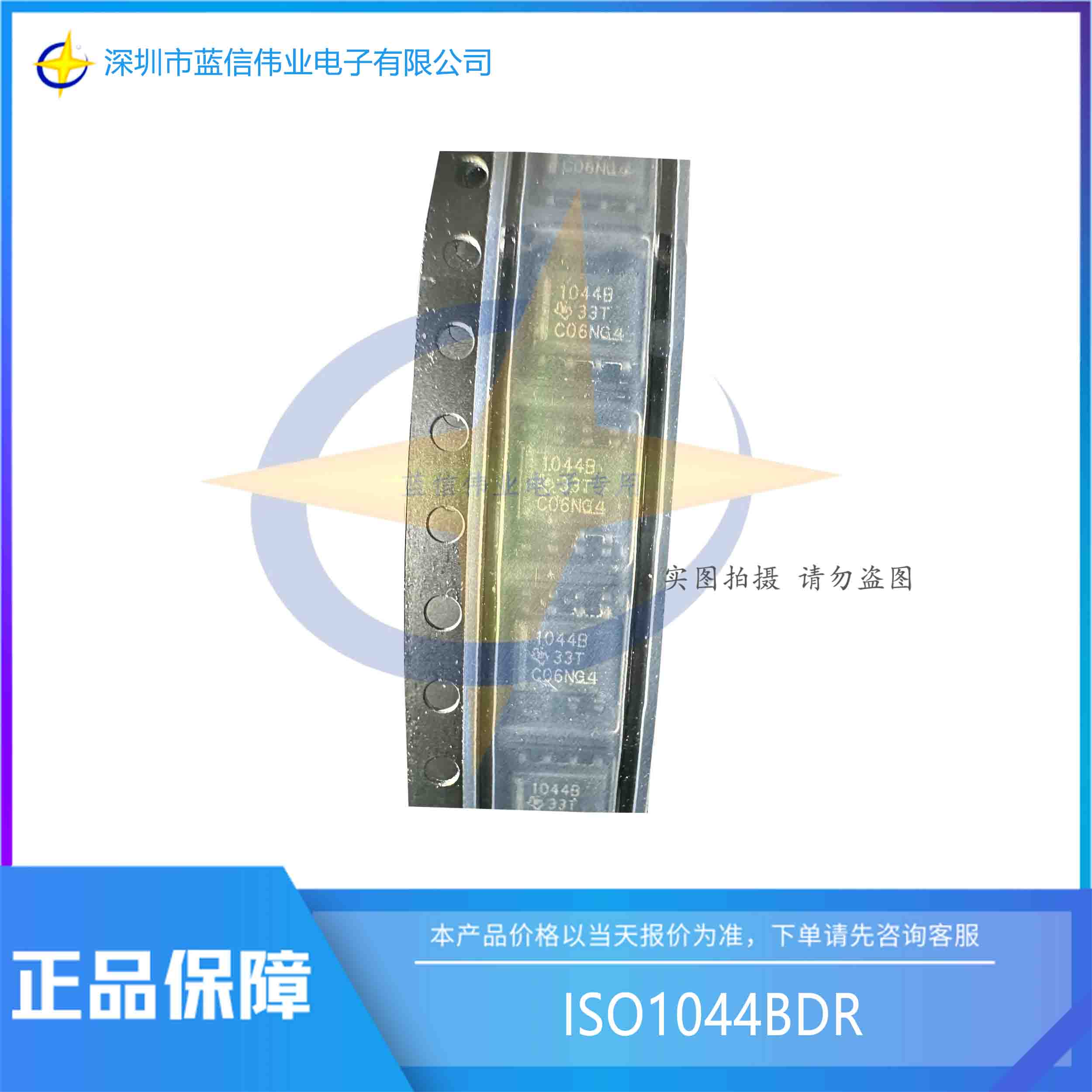

■產品名稱：ISO1044BDR
■功能名稱：采用小型封裝的隔離式 CAN FD 收發器
■概要:
ISO1044B 器件是一款符合 ISO11898-2 (2016) 標準規格的電隔離控制器局域網 (CAN) 收發器。ISO1044B 器件提供 ±58V 直流總線故障保護電壓和 ±12V 共模電壓范圍。該器件在 CAN FD 模式下最高支持 5Mbps 數據速率，與經典 CAN 相比可實現更為快速的載荷傳輸。該器件采用二氧化硅 (SiO2) 絕緣隔柵，可承受 3000VRMS 的電壓和 450VRMS 的工作電壓。電磁兼容性得到了顯著增強，可實現系統級 ESD、EFT 和浪涌并符合輻射標準。與隔離式電源一起使用，此器件可抵御高電壓沖擊，并防止總線的噪聲電流進入本地接地。ISO1044B 器件支持 –40°C 至 +125°C 的寬環境溫度范圍。該器件可采用小型 SOIC-8 (D) 封裝，與使用光耦合器隔離 CAN 收發器的傳統方法相比，能顯著降低解決方案尺寸。
■特征：
●符合 ISO 11898-2:2016 物理層標準
●支持高達 1Mbps 的經典 CAN 和高達 5Mbps 的 FD（靈活數據速率）
●保護特性
直流總線故障保護電壓：±58V
總線引腳的 IEC ESD 容差：±8kV
總線引腳的 HBM ESD 容差：±10kV
驅動器顯性超時 (TXD DTO)
VCC1 和 VCC2 欠壓保護
●共模電壓范圍：±12V
●未上電時的理想無源、高阻抗總線終端
●高 CMTI：85kV/µs（最小值）
VCC1 電壓范圍：1.71V 至 5.5V
支持連接到 CAN 控制器的 1.8V、2.5V、3.3V 和 5.0V 邏輯接口
●VCC2 電壓范圍：4.5V 至 5.5V
●優異的電磁兼容性 (EMC)
系統級 ESD、EFT 和浪涌抗擾性
低輻射
●環境溫度范圍：–40°C 至 +125°C
●8-SOIC 封裝
●安全相關認證：
所有計劃認證
符合 DIN VDE V 0884-11:2017-01 標準的 VDE 增強型絕緣
UL 1577 組件認證計劃
IEC 60950-1、IEC 62368-1、IEC 61010-1 和 GB 4943.1-2011 認證
