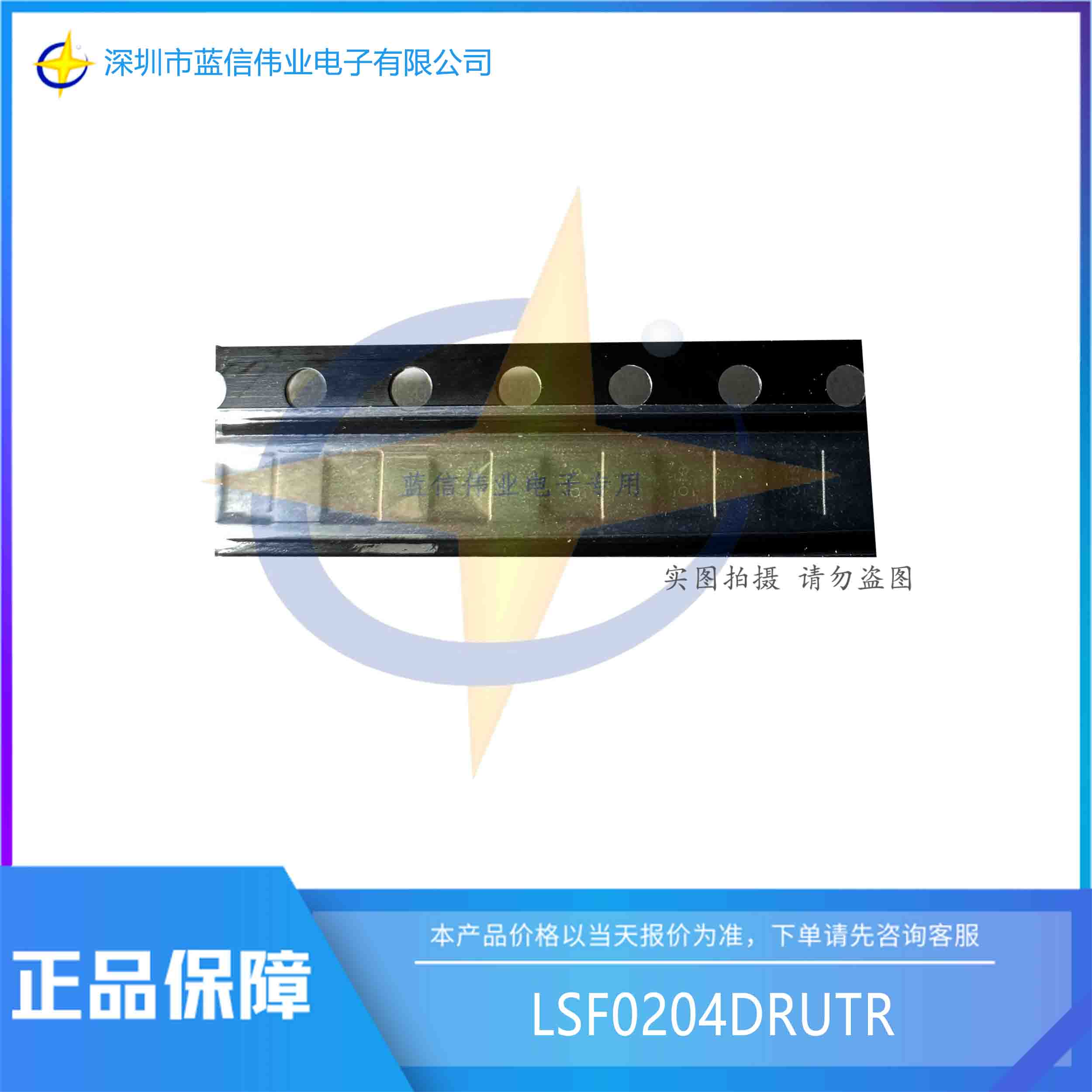

■產品名稱：LSF0204DRUTR
■功能名稱：適用于漏極開路和推挽應用的 4 位雙向多電壓電平轉換器
■概要:
LSF 系列包含雙向電壓電平轉換器，該轉換器可在 0.8V 至 4.5V (Vref_A) 和 1.8V 至 5.5V (Vref_B) 電壓范圍內運行。該范圍支持在 0.8V 和 5.0V 之間進行雙向電壓轉換，無需在漏極開路或推挽應用中使用方向端子。對于采用 15pF 電容器和 165Ω 上拉電阻器的漏極開路系統，LSF 系列支持傳輸速度大于 100MHz 的電平轉換應用。
當 An 或 Bn 端口為低電平時，此開關處于接通狀態，而且 An 和 Bn 端口之間存在低電阻連接。開關的低 Ron 可實現具有超小傳播延遲和信號失真的連接。A 端或 B 端的電壓將限制為 Vref_A，且可上拉至 Vref_A 到 5V 之間的任何電壓水平。利用此功能，可在無需方向控制的情況下，在用戶選擇的較高和較低電壓之間實現無縫轉換。
■特征：
●無需方向端子即可提供雙向電壓轉換
●在電容負載不超過 30pF 的情況下，支持最高 100MHz 的上行轉換和大于 100MHz 的下行轉換， 在 50pF 電容負●載下支持最高 40MHz 的上行/下行轉換
●支持 Ioff、局部斷電模式（參閱特性說明）
●可實現以下電壓之間的雙向電壓電平轉換
0.8V ↔ 1.8/2.5/3.3/5V
1.2V ↔ 1.8/2.5/3.3/5V
1.8V ↔ 2.5/3.3/5V
2.5V ↔ 3.3/5V
3.3V ↔ 5V
●低待機電流
●支持 TTL 的 5V 耐受 I/O 端口
●低 Ron 可實現較少的信號失真
●實現 EN = 低電平的高阻抗 I/O 端子
●采用直通引腳排列來簡化 PCB 布線
●閂鎖性能超過 100mA，符合 JESD17 規范
–40°C 至 125°C 工作溫度范圍
ESD 性能測試符合 JESD 22 標準
2000V 人體放電模型（A114-B，II 類）
200V 機器放電模型 (A115-A)
1000V 充電器件模型 (C101)
