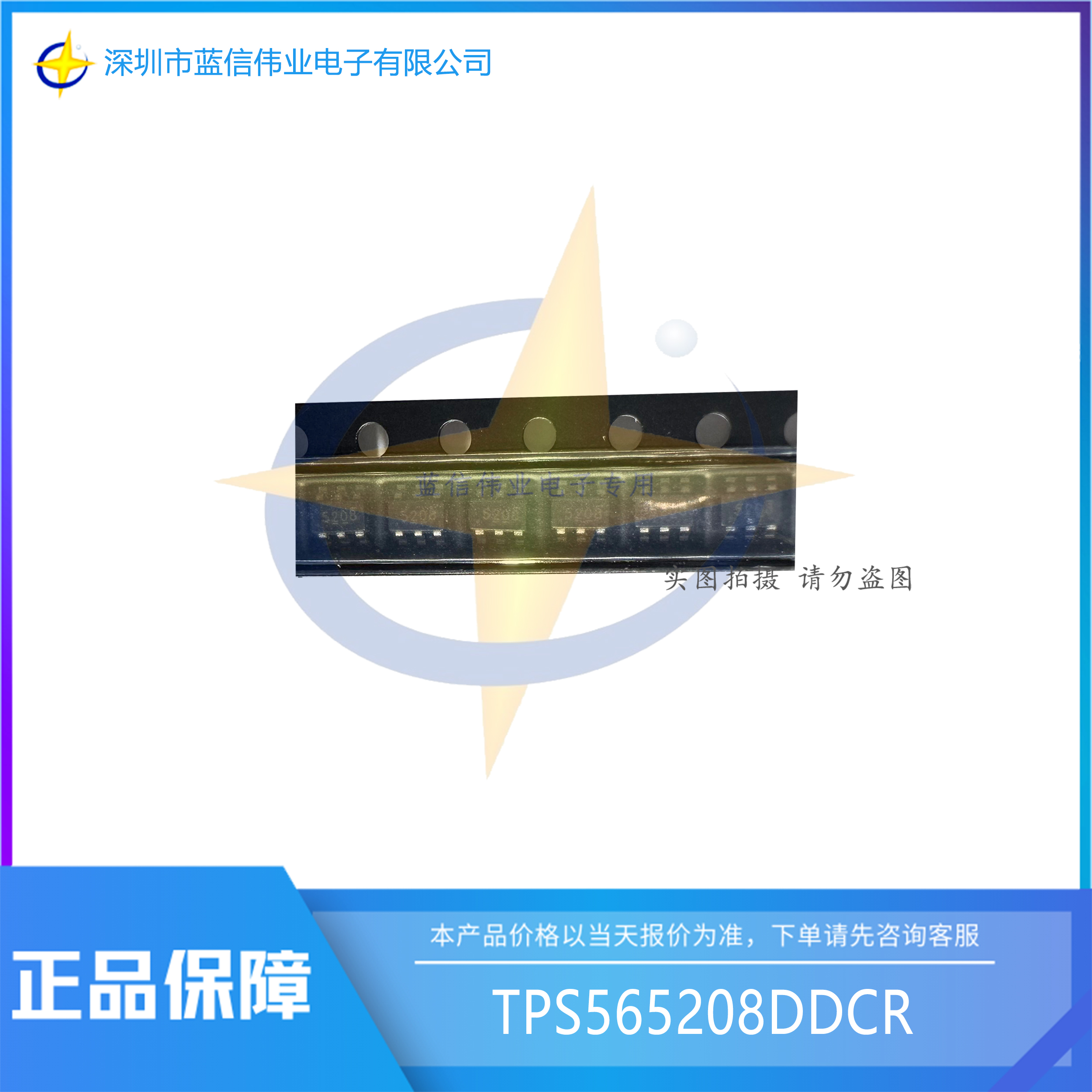

■產品名稱：TPS565208DDCR
■功能名稱：采用SOT23封裝的4.5V至17V 5A同步降壓穩壓器
■概要:
TPS565208 是一款采用 SOT-23 封裝的簡單易用型 5A 同步降壓轉換器。
該器件經過優化，最大限度地減少了運行所需的外部組件并且可以實現低待機電流。
此開關模式電源 (SMPS) 器件采用 D-CAP2™模式控制，此控制方式無需外部補償組件即可實現快速瞬態響應。 D-CAP2™還支持使用低等效串聯電阻 (ESR) 專用聚合物電容器和陶瓷電容器。
TPS565208 采用 6 引腳 1.6mm × 2.9mm SOT (DDC) 封裝，可在 –40°C 至 125°C 的結溫范圍下運行。
■特征：
●A 最大輸出電流
●集成 31m? 和 16m? 場效應晶體管 (FET)
●D-CAP2™模式控制，具有快速動態響應特性
●輸入電壓范圍：4.5V 至 17V
●輸出電壓范圍：0.76V 至 7V
●連續電流模式
●500kHz 開關頻率
●小于 1µA 的低關斷電流
●1% 反饋電壓精度
●從預偏置輸出電壓啟動
●逐周期電流限制
●斷續模式過流保護
●非鎖存欠壓保護 (UVP) 和熱關斷 (TSD) 保護
●固定軟啟動時間：1.0ms
●使用 TPS565208 并借助 WEBENCH® 電源設計器創建定制設計方案
