  • 產品名稱：

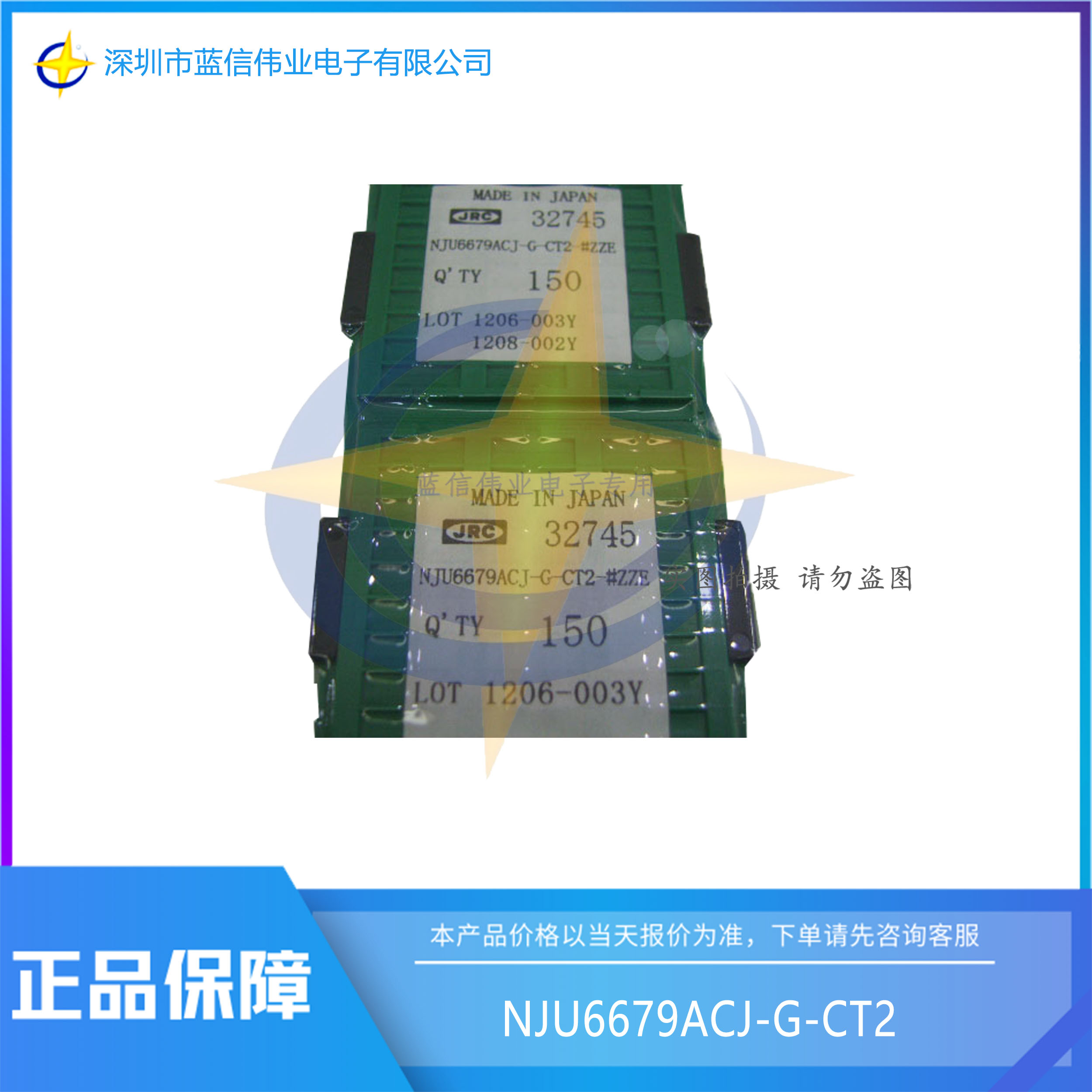

    NJU6679ACJ-G-CT2 128-common×132-segment位圖式LCD驅動器
  • 功能名稱：
    128-common
  • 概要：

    ■產品名稱：NJU6679

    ■功能名稱：128-common×132-segment位圖式LCD驅動器

    ■概要
    NJU6679是用于顯示圖形或字符的128-common×132-segment位圖式LCD驅動器. 它包含25，344位顯示數據RAM、微處理器接口電路、指令解碼器、common和segment驅動器。CPU通過串口或8位并行接口的圖像數據被存儲在25，344位內部顯示數據RAM中，通過common和segment驅動器顯示在LCD面板上。NJU6679顯示128×132點圖形或8-字符8-行的16×16點字符。NJU6679內建OSC電路，用于減少外部組件。它具備部分顯示功能，包含可選活動顯示區塊（最多2塊），并可優化占空比。此功能大幅降低工作電流，結合可編程升壓器電路和可變電阻器設置最佳的提升電壓，從而減少工作電流。其工作電壓（2.4V到3.6V）和低工作電流適用于使用電池工作的小型產品。
    ■特征
    • ●顯示數據RAM和LCD像素之間直接通信
    • ●顯示數據RAM (25，344位；（超過顯示尺寸1.5倍）)
    • ●LCD驅動器 (128-common和132-segment)
    • ●直接連接到8位微處理器接口，適用于68和80型MPU
    • ●串行接口
    • ●部分顯示功能 (2個有限活動顯示區塊設置。占空比自動設置。)
    • ●通過設置大顯示數據RAM的起始行地址，輕松實現縱向滾動
    • ●可編程偏置選擇 (1/4，1/5，1/6，1/7，1/8，1/9，1/10，1/11，1/12偏置)
    • ●通過遮罩選項指定common驅動器順序 (版本C0到C127（針腳名稱）：
      NJU6679A Com0到Com127
      NJU6679B Com127到Com0)
    • ●有用的指令集 (顯示ON/OFF控制、顯示開始行設置、頁面地址設置、列地址設置、狀態讀取、顯示數據讀/寫、反顯、全顯On/Off、部分顯示、偏置選擇、n-行反顯、升壓器電路多級選擇（最大6倍）、讀改寫、節電、ADC選擇等。)
    • ●用于LCD的電源電路 (可編程的升壓器電路（最高6倍，升壓電極：負極電壓（V VDD DD Common）Common））、調節器、電壓跟隨器（x4）)
    • ●精確可變電阻
    • ●低功耗
    • ●工作電壓 (2.4V到3.6V)
    • ●LCD驅動電壓 (6.0V到18V)
    • ●C-MOS技術 (基片:N)
    • ●封裝圖 (Bumped芯片)
