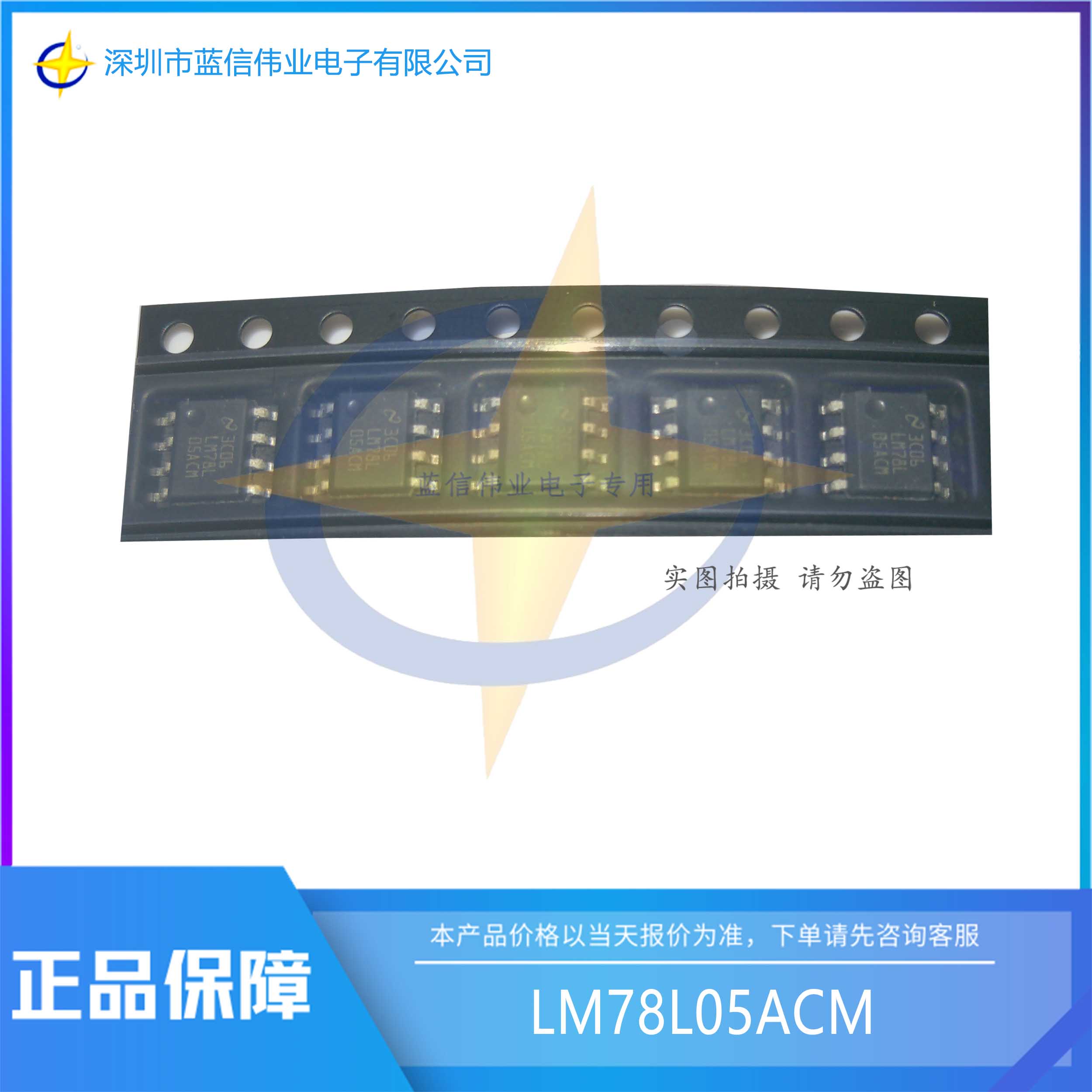

■產品名稱：LM78L05ACM
■功能名稱：100mA、30V 線性穩壓器
■概要:
LM78L 系列（本文檔中為 LM78Lxx）包含三個端子正穩壓器，具有多個固定輸出電壓，因此可用于各種應用。LM78Lxx 用作齊納二極管和電阻器組合的替代品，通?？商峁﹥蓚€(gè)數量級的有效輸出阻抗改進和更低的靜態電流。這些穩壓器可以提供本地的卡上監管，消除與單點監管相關的分配問題?？捎秒妷涸试S LM78Lxx 用于邏輯系統、儀器儀表、HiFi 和其他固態電子設備。
LM78Lxx 采用塑料 TO-92 （LP） 封裝、SOIC （D） 封裝和采用 TI DSBGA 封裝技術的芯片大小封裝 （8 焊球 DSBGA）。在充分散熱的情況下，穩壓器可提供 100mA 的輸出電流。該器件包括電流限制，以將峰值輸出電流限制在安全值。輸出 tr 的安全區域保護
■特征：
●有關成本較低的替代方案，請參閱 UA78L
●輸入電壓高達 30 V
●在整個溫度范圍內，輸出電壓容差為 ±5%
●可用輸出電壓：5 V、6.2 V、8.2 V、9 V、12 V 和 15 V
●輸出電流： 100 mA
●輸出晶體管安全區域保護
●內部熱過載保護
●內部短路電流限制
●無需外部元件
●采用微型 DSBGA 封裝
●采用 3 引腳 TO-92 和 8 引腳 SOIC 扁平封裝
