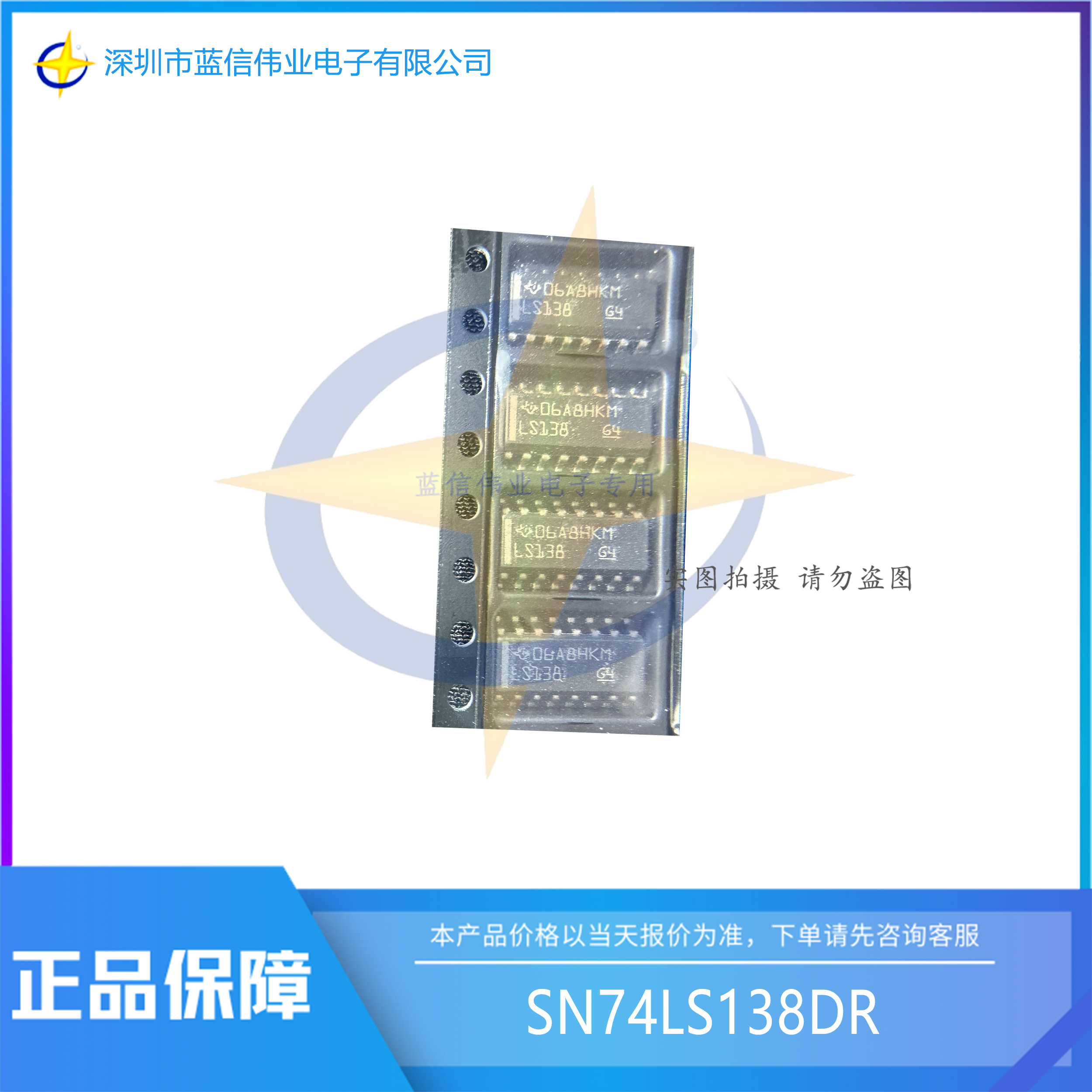

■產品名稱：SN74LS138DR
■功能名稱：3 線至 8 線解碼器/多路信號分離器
■概要:
這些肖特基箝位TTL MSI電路設計用于需要極短傳播延遲時間的高性能存儲器解碼或數據路由應用。在高性能內存系統中，這些解碼器可用于最大程度地減少系統解碼的影響。當與利用快速使能電路的高速存儲器一起使用時，這些解碼器的延遲時間和存儲器的使能時間通常小于存儲器的典型訪問時間。這意味著肖特基箝位系統解碼器引入的有效系統延遲可以忽略不計。
'LS138、SN54S138 和 SN74S138A 根據三個二進制選擇輸入和三個使能輸入的條件解碼八行中的一行。兩個//和一個/使能輸入在擴展時減少了對外部柵極或逆變器的需求。24 線解碼器無需外部逆變器即可實現，而 32 線解碼器只需要一個逆變器。使能輸入可用作解復用應用的數據輸入。
所有這些解碼器/解復用器都具有完全緩沖的輸入，每個輸入僅代表其驅動電路的一個歸一化負載。所有輸入均采用高性能肖特基二極管箝位，以抑制線路振鈴并簡化系統設計。
SN54LS138 和 SN54S138 的額定工作溫度范圍為 -55°C 至 125°C。 SN74LS138和SN74S138A的額定工作溫度范圍為0°C至70°C。
■特征：
●專為高速而設計：
●內存解碼器
●數據傳輸系統
●3 使能輸入以簡化級聯和/或數據接收
●肖特基鉗位，實現高性能
