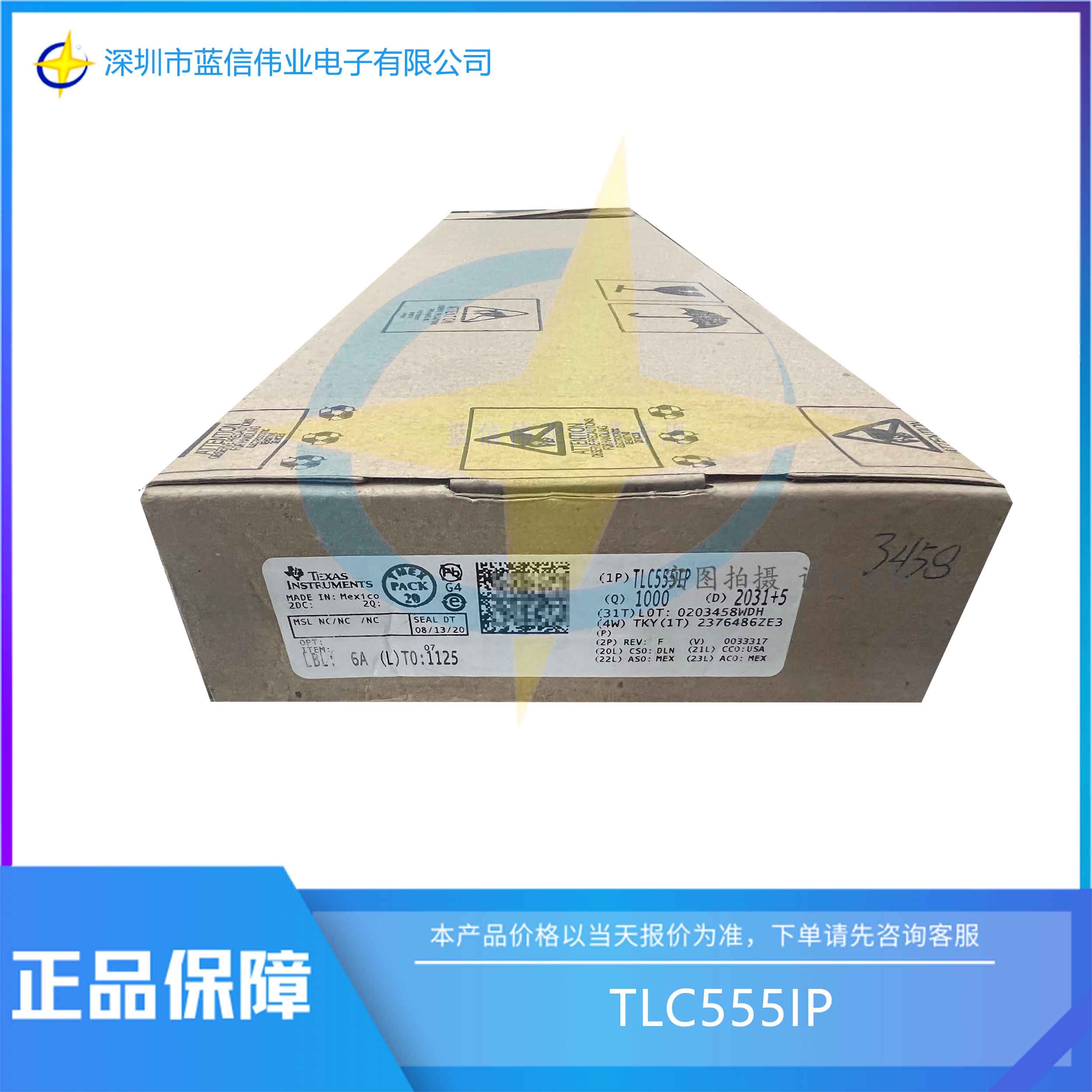

■產品名稱：TLC555IP
■功能名稱：2.1MHz、250µA、低功耗計時器
■概要:
TLC555 是一款采用 TI LinCMOS™ 技術制造的單片定時電路。該計時器與 CMOS、TTL 和 MOS 邏輯器件完全兼容，可在最高 2MHz 的頻率下運行。由于輸入阻抗較高，此器件可支持比 NE555 或 LM555 所支持的計時電容器更小的計時電容器。因此，可實現更加準確的延時時間和振蕩。在整個電源電壓范圍內可保持較低功耗。
與 NE555 類似，TLC555 有一個約等于電源電壓三分之一的觸發電平以及一個約等于電源電壓三分之二的閾值電平?？墒褂每刂齐妷憾俗?(CONT) 來改變這些電平。當觸發輸入 (TRIG) 下降至低于觸發電平的時候，觸發器被設定并且輸出變?yōu)楦唠娖?。如?TRIG 高于觸發電平并且閾值輸入 (THRES) 在閾值電平之上的話，觸發器被復位并且輸出為低電平。復位輸入 (RESET) 的優先級高于所有其它輸入并且可被用來啟動一個新的定時周期。如果 RESET 為低電平，觸發器被復位并且輸出為低電平。只要當輸出為低電平，在放電端子 (DISCH) 和接地 (GND) 之間提供一個低阻抗路徑。所有未用輸入端必須接入合適的邏輯電平以免發生誤觸發。
■特征：
●極低功耗：
●VDD = 5V 時為 1mW（典型值）
●能夠在非穩態模式下正常工作
●支持軌到軌擺動的 CMOS 輸出
●高輸出電流能力
●灌電流：100mA（典型值）
●拉電流：10mA（典型值）
●輸出與 CMOS、TTL 和 MOS 完全兼容
●低電源電流在輸出轉換期間降低了尖峰
●2V 至 15V 單電源運行
●在功能上可與 NE555 互換；具有相同的引腳
●ESD 保護超出 ANSI/ESDA/JEDEC JS-001 規定的 1000V
●可用于 Q 級溫度汽車
●高可靠性汽車應用
●配置控制和打印支持
●通過汽車標準鑒定
