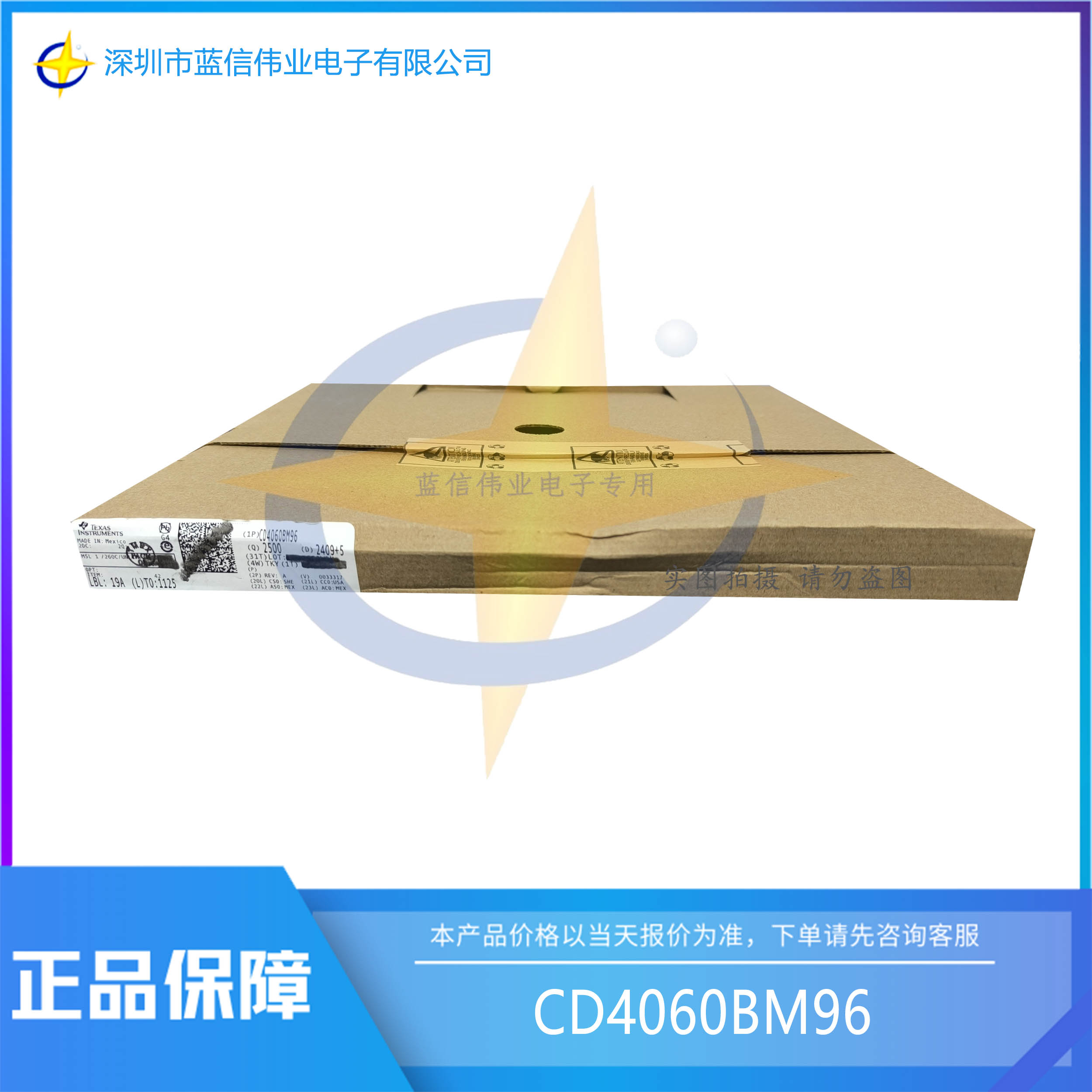

■產品名稱：CD4060BM96
■功能名稱：CMOS 14 級紋波進位二進制計數器/除法器和振蕩器
■概要:
CD4060B由一個振蕩器部分和 14 個紋波進位二進制計數器級組成。振蕩器配置允許設計RC或晶體振蕩器電路。提供RESET輸入，用于將計數器復位為全O狀態并禁用振蕩器。RESET線上的高電平可實現復位功能。所有計數器級都是主從觸發器。計數器的狀態在 O） 的負躍遷上以二進制順序前進一步。所有輸入和輸出均經過完全緩沖。輸入脈沖線上的施密特觸發動作允許無限的輸入脈沖上升和下降時間。
CD4060B 系列類型采用 16 引腳密封雙列直插式陶瓷封裝（F3A 后綴）、16 引腳雙列直插式塑料封裝（E 后綴）、16 引腳小外形封裝（M、M96、MT 和 NSR 后綴）和 16 引腳薄收縮小外形封裝（PW 和 PWR 后綴）。
■特征：
●15 V 時時鐘速率為 12 MHz
●公共復位
●全靜態操作
●緩沖輸入和輸出
●施密特觸發輸入脈沖線
●100% 測試靜態電流為 20 V
●標準化、對稱的輸出特性
●5V、10V 和 15V 參數額定值
●符合JEDEC暫定標準第13B號“'B'系列CMOS器件描述標準規范”的所有要求
●振蕩器特點：
●所有有源元件均在片上
●RC 或晶體振蕩器配置
●RC 振蕩器頻率：690 kHz（最小值，15 V）
●應用
●控制計數器
●定時器
●分頻器
●延時電路
