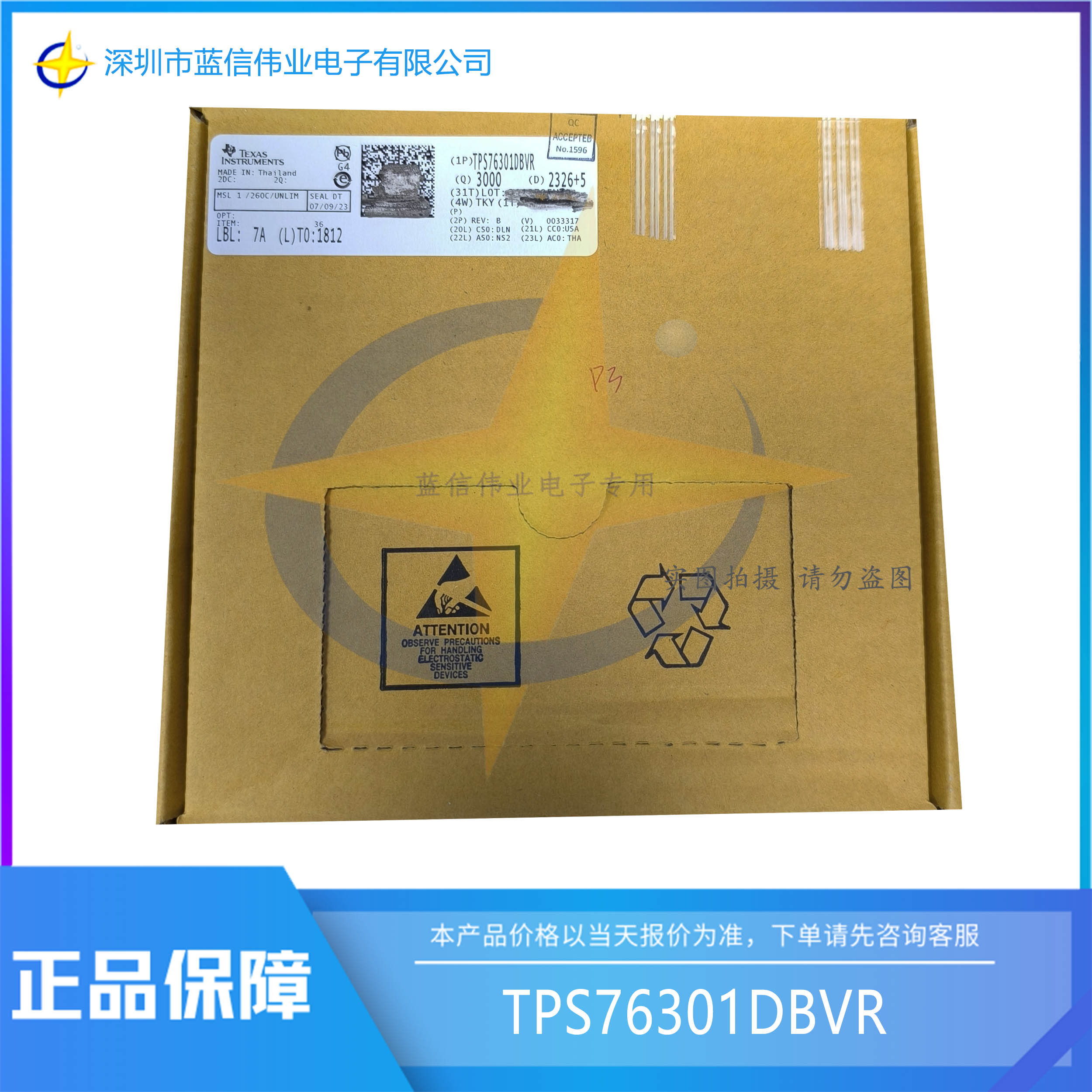

■產品名稱：TPS76301DBVR
■功能名稱：具有使能功能的 150mA、10V、低壓降穩壓器
■概要:
TPS763xx 系列低壓降 (LDO) 穩壓器具有低壓降電壓、低功耗運行以及小型化封裝等優點。與傳統 LDO 穩壓器相比，這些穩壓器具有低壓降電壓和低靜態電流。TPS763xx 系列器件采用 5 引腳、小外形集成電路 SOT-23 封裝，非常適合成本敏感型設計和需要優先考慮布板空間的 應用 。
通過結合全新的電路設計和工藝創新，使用 PMOS 通道元件來替代普通的 PNP 通道晶體管。因為 PMOS 通道元件可用作低阻值電阻器，其壓降電壓較低（通常在 150mA 負載電流 (TPS76333) 下為 300mV），并且與負載電流成正比。因為 PMOS 通道元件是電壓驅動型器件，其靜態電流較低（最大值為 140µA），并且在整個輸出負載電流范圍（0mA 至 150mA）內可保持穩定
。該器件旨在用于筆記本電腦和手機等便攜式系統，其低壓降電壓特性和低功耗運行可顯著提高系統電池使用壽命。
TPS763xx 還 支持 使用邏輯睡眠模式關閉穩壓器，從而可將 TJ = 25°C 時的靜態電流最大值降至 1µA。TPS763xx 具有 1.6V、1.8V、2.5V、2.7V、2.8V、3V、3.3V、3.8V 和 5V 固定電壓版本和可變電壓版本（可在 1.5V 至 6.5V 范圍內編程）。
■特征：
●150mA 低壓降穩壓器
●輸出電壓：5V、3.8V、3.3V、3V、2.8V、
●2.7V、2.5V、1.8V、1.6V 以及可變電壓
●150mA 時壓降電壓典型值為 300mV
●過熱保護
●過流限制
●關斷模式下靜態電流小于 2µA
●-40°C 至 125°C 的工作結溫范圍
●5 引腳 SOT-23 (DBV) 封裝
