SN74LVC2G17DBVR 具有施密特觸發輸入的 2 通道、1.65V 至 5.5V 緩沖器
-

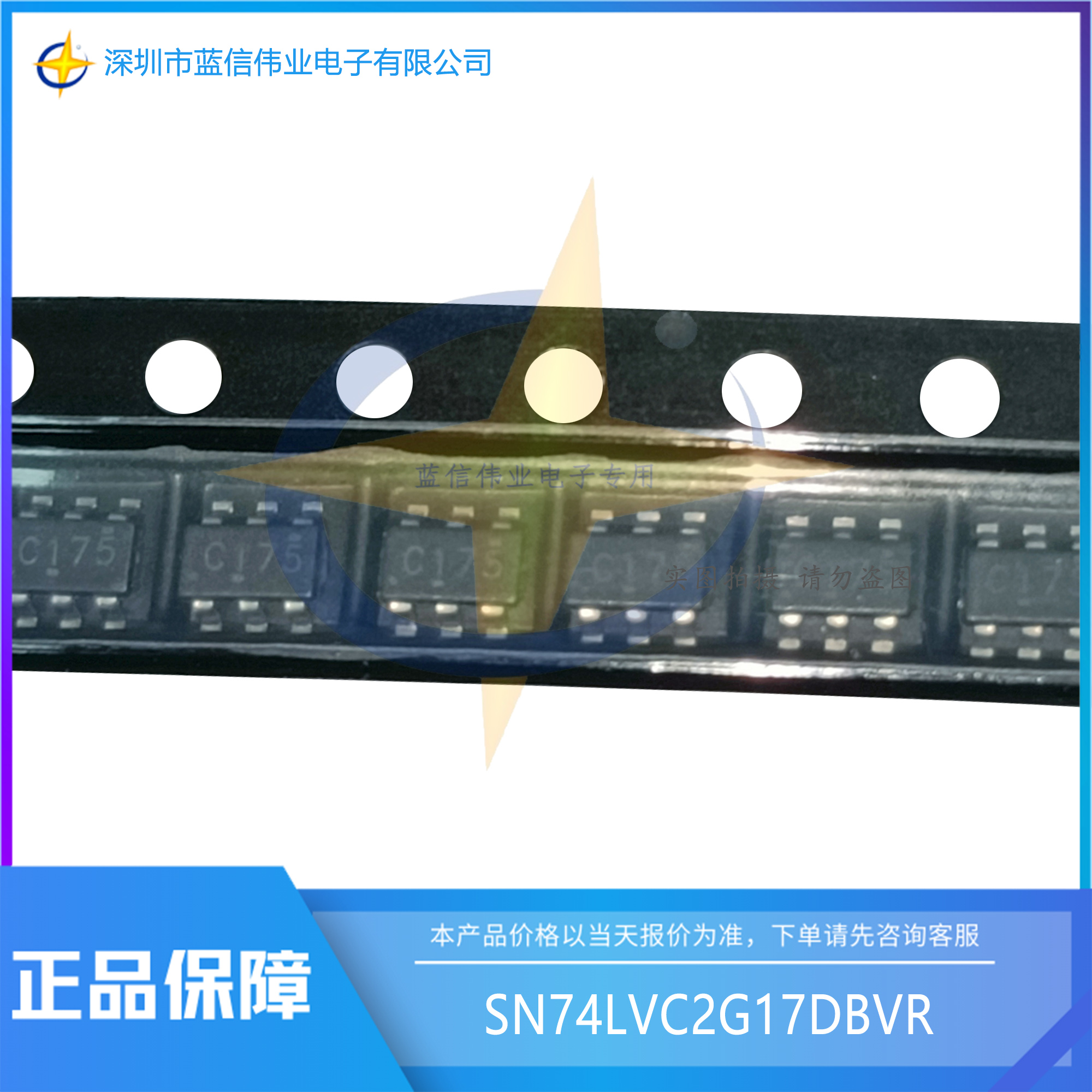

■產品名稱：SN74LVC2G17DBVR
■功能名稱：具有施密特觸發輸入的 2 通道、1.65V 至 5.5V 緩沖器
■產品概要：這款雙通道施密特觸發器緩沖器設計用于1.65至5.5V VCC工作電壓。 SN74LVC2G17器件包含兩個緩沖器，執行布爾函數Y = A。該器件用作兩個獨立的緩沖器，但由于施密特效應，正向(VT+)和負向(VT–)信號可能具有不同的輸入閾值電平。
NanoFree封裝技術是IC封裝概念的重大突破，將芯片用作封裝。 該器件完全適用于使用Ioff的部分掉電應用。
Ioff電路禁用輸出，防止器件關斷時破壞性電流回流。
■產品特征：
●施密特-觸發器的輸入提供了滯后現象
●可在德州儀器納米免費™包
●支持5V VCC操作
●輸入接受電壓至5.5 V
●在3.3 V時的最大tpd為5.4 ns
●低功耗，10-µA最大ICC
±24-mA輸出驅動器在3.3 V
典型的VOLP（輸出地彈跳）<0.8V在VCC = 3.3 V，TA = 25 C
典型VOHV（輸出VOH下）>2V在VCC = 3.3 V，TA = 25 C
Ioff支持實時插入、部分斷電模式操作和后驅動器保護
鎖定性能超過100 mA每JESD 78，II級
ESD保護超過JESD 22
2000V人體模型
1000V充電設備型號
-
-
